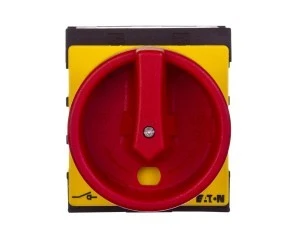

Łącznik krzywkowy 0‑1 3P+N 25A 1Z 1R do wbudowania P1‑25/EA/SVB/N/HI11 048367

Rozłącznik typu P włącz/wyłącz jest osprzętem uruchamianym ręcznie, który nie ma wyzwalacza i napędu zdalnego z bezpośrednim połączeniem między napędem ręcznym a stykami. Kiedy następuje wyłączenie, rozłącznik wymusza rozwarcie styków głównych oraz przełączenie styków pomocniczych. Urządzenie ma 2 położenia: 0 i 1, między którymi kąt przełączania jest równy 90°. Produkt posiada po jednym pomocniczym styku zwiernym i rozwiernym. Styk pomocniczy zwierny jest nieustannie załączany w postaci styku odciążenia dla sterowania stycznikiem. Przy włączaniu rozłącznika, styk pomocniczny zwiera później niż styki główne, ale przy wyłączaniu ten proces zachodzi wcześniej. Dzięki temu, stycznik przejmuje czynność łączenia obwodu głównego, a rozłącznik tylko przerywa ten obwód. Rozłącznik jest odpowiedni do montażu czołowego czterootworowego, płaskiego oraz pośredniego. Nie nadaje się natomiast do instalacji w tablicach rozdzielczych. Produkt posiada 3 bieguny, a przyłączem obwodu głównego jest połączenie śrubowe. Znamionowa moc pracy przy AC-3, 400 V jest równa 13 kW, a znamionowy prąd ciągły jest równy 25 A. Urządzenie ma stopień ochrony IP65, dlatego z powodzeniem może być mocowane w wewnątrz fabryk, a także na zewnątrz budynków. Rozłącznik jest dostępny w kolorze żółtym, z czerwonym pokrętłem. Rozłącznik został wyprodukowany przez renomowaną firmę EATON.
