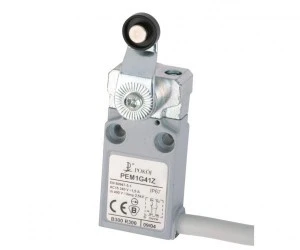

Łącznik krańcowy dźwignia z rolką z tworzywa Ø14 PEM1G41Z A37‑A92Z
- Producent:POKÓJ SE
- Seria produktu:PEM1
- Indeks producenta:A37-A92Z
- Indeks TIM:1115-292AA-PJ038
- Kategoria:Wyłączniki krańcowe
- Ocena:
Cena:
Łączniki krańcowe typu PEM1 są przeznaczone do pracy w układach sterowniczych, kontrolnych i pomiarowych np. w obrabiarkach, osprzęcie technologicznym, w przemyśle spożywczym, w maszynach pakujących itp. Korpus wykonany jest z metalu, a precyzyjne wykonanie zapewnia dobre uszczelnienie. Głowice umożliwiają skuteczne przełączenie zestyków działających niezależnie (migowo) lub zależnie. Przewód zamocowany jest na stałe, co zapewnia trwałą i bardzo dobrą szczelność. Małe wymiary łączników umożliwiają zamocowanie ich wszędzie tam, gdzie wielkość przestrzeni montażowej jest ograniczona.
DANE TECHNICZNE
- Napięcia znamionowe łączeniowe Ue: AC: 24/120/240V 50/60Hz, DC: 24/125/250V
- Prądy znamionowe łączeniowe Ie: AC: AC: 5/3/1,5A, DC: 1,1/0,22/0,1A
- Kategorie użytkowania: AC-15, DC-13
- Napięcie znamionowe izolacji Ui (IEC 60947-1): 400V, B300, R300
- Napięcie znamionowe udarowe wytrzymywane Uimp: 4kV
- Stopień ochrony (IEC 60529): IP67
- Zabezpieczenie zwarciowe (typ i max. wartości danych znam. urządz. zabezpieczającego) Ue<500V a.c. Bi-Wts: 6A
- Prąd cieplny umowny łącznika w powietrzu Ith (IEC 60947-5-1) 0<40°C: 5A
- Zabezpieczenie przeciw wstrząsom elektrycznym (IEC 60536): Klasa I
- Temperatura otoczenia: -25...+70 °C
- Oporność stykowa: 25 mΩ
- Oznakowanie przyłączy: IEC 60445
- Długość przewodów przyłączeniowych: 1m
- Przekrój przewodów przyłączeniowych: 5 x 0,75mm2
- Materiał obudowy: metal
- Normy: IEC 60947-5-1, EN 60947-5-1
Dane techniczne
CN
8536 50 07
Stopień ochrony (IP)
IP67
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Powłoka obudowy
Inne
Wyjście elektroniczne
Rodzaj elementu przełączającego
Dźwignia obrotowa
Rodzaj konstrukcji obudowy
Prostopadłościan
Obudowa zgodna z normą
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Temperatura otoczenia w warunkach roboczych [°C] od
-25
Liczba styków pomocniczych bezpieczeństwa
0
Długość czujnika [mm]
29.5000
Znamionowy prąd pracy Ie dla DC-13, 24 V [A]
2.8000
Znamionowy prąd pracy Ie dla DC-13, 230 V [A]
0.2700
Liczba styków zwiernych
1
Wysokość czujnika [mm]
92
Znamionowy prąd pracy Ie dla AC-15, 125 V [A]
6
PKWiU
27.33.11.0
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Materiał obudowy
Metal
Rodzaj interfejsu
Brak
Funkcja przełączająca
Styk migowy
Rodzaj połączenia elektrycznego
Z kablem przyłączeniowym
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Wymuszone rozłączanie
Ze wskaźnikiem stanu
Temperatura otoczenia w warunkach roboczych [°C] do
70
Szerokość czujnika [mm]
31.5000
Znamionowy prąd pracy Ie dla AC-15, 230 V [A]
3
Znamionowy prąd pracy Ie dla DC-13, 125 V [A]
0.5500
Liczba styków przełącznych
0
Liczba styków rozwiernych
1
Znamionowy prąd pracy Ie dla AC-15, 24 V [A]
10
Dane logistyczne
Ean
5902626156466
Szerokość opakowania [mm]
110
Waga z opakowaniem [kg]
0.22
Wysokość opakowania [mm]
30
Długość opakowania [mm]
110
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
