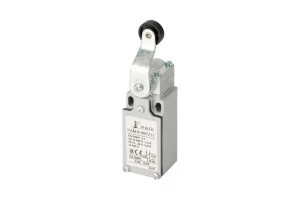

Łącznik krańcowy dźwignia z rolką 1no+1nc PAM1 F45 PZ11 A37‑4710
- Producent:POKÓJ
- Seria produktu:PAM1
- Indeks producenta:A37-4710
- Indeks TIM:1115-572AA-PJ024
- Kategoria:Wyłączniki krańcowe
- Ocena:
Cena:
Łączniki krańcowe typu PAM1 przeznaczone są do pracy w układach sterowniczych, kontrolnych i pomiarowych, np. w obrabiarkach, osprzęcie technologicznym w przemyśle spożywczym, w maszynach pakujących itp. Korpus wykonany jest z metalu, a precyzyjne wykonanie zapewnia dobre uszczelnienie. Głowice napędowe są zamienne i mogą być montowane w jednej z czterech możliwych pozycji. Umożliwiają one skuteczne przełączenie zestyków działających niezależnie (migowo) lub zależnie.
DANE TECHNICZNE
- Napięcia znamionowe łączeniowe Ue: AC: 24/120/240V 50/60Hz; DC: 24/125/250V
- Prądy znamionowe łączeniowe Ie: AC: 10/6/3/1,8A, DC: 2,8/0,55/0,27A
- Kategoria użytkowania: AC-15, DC-13
- Napięcie znamionowe udarowe wytrzymywane Uimp: 6kV
- Stopień ochrony (IEC 60529): IP66
- Zabezpieczenie zwarciowe (typ i max. wartości danych znam. urządz. zabezpieczającego) Ue<500V a.c. Bi-Wts: 10A
- Prąd cieplny umowny łącznika w powietrzu Ith (IEC 60947-5-1) 0<40°C: 10A
- Zabezpieczenie przeciw wstrząsom elektrycznym (IEC 60536): Klasa II
- Temperatura otoczenia: -25...+70 °C
- Max. częstość przestawień: 3600 cykli/h
- Oporność stykowa: 25mΩ
- Przekrój przewodów przyłączeniowych: 1 lub 2 x 0,75÷2,5mm2
- Pozycja montażu: dowolna
- Materiał obudowy: metal
- Normy: IEC 60947-5-1, EN 60947-5-1, EN 50047
Dane techniczne
CN
8536 50 07
Stopień ochrony (IP)
IP66
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Powłoka obudowy
Inne
Wyjście elektroniczne
Rodzaj elementu przełączającego
Dźwignia obrotowa
Rodzaj konstrukcji obudowy
Prostopadłościan
Obudowa zgodna z normą
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Temperatura otoczenia w warunkach roboczych [°C] od
-25
Obudowa zgodnie z normą
Inne
Średnica czujnika [mm]
0
Szerokość czujnika [mm]
30,3
Znamionowy prąd pracy Ie dla AC-15, 230 V [A]
3
Znamionowy prąd pracy Ie dla DC-13, 125 V [A]
0,55
Liczba styków przełącznych
0
Liczba styków rozwiernych
1
Znamionowy prąd pracy Ie dla AC-15, 24 V [A]
10
PKWiU
27.33.11.0
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Materiał obudowy
Metal
Rodzaj interfejsu
Brak
Funkcja przełączająca
Styk migowy
Rodzaj połączenia elektrycznego
Przepust kablowy PG
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Wymuszone rozłączanie
Ze wskaźnikiem stanu
Temperatura otoczenia w warunkach roboczych [°C] do
70
Położenie elementu przełączającego
Inne
Liczba styków pomocniczych bezpieczeństwa
0
Długość czujnika [mm]
50
Znamionowy prąd pracy Ie dla DC-13, 24 V [A]
2,8
Znamionowy prąd pracy Ie dla DC-13, 230 V [A]
0,27
Liczba styków zwiernych
1
Wysokość czujnika [mm]
116
Znamionowy prąd pracy Ie dla AC-15, 125 V [A]
6
Dane logistyczne
Ean
5902626146122
Szerokość opakowania [mm]
60
Waga z opakowaniem [kg]
0.24
Wysokość opakowania [mm]
60
Długość opakowania [mm]
120
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
