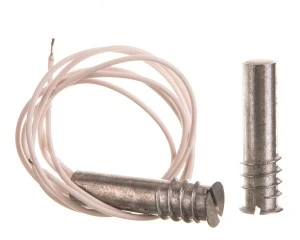

K-3 2E to czujka magnetyczna stanowiąca jeden z bazowych elementów ochrony obwodowej. Służą do zabezpieczania drzwi, okien itp. Przeznaczona jest do montażu wpuszczanego i składa się z dwóch wodoszczelnych części:
- czujnika kontaktronowego (magnetycznego)
- magnesu
Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Dodatkowo czujka wyposażona jest w 2 rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL. Umożliwiają one centrali alarmowej wykrycie sabotażu czujki. K-3 2E jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący.
- Do montażu wpuszczanego;
- Rezystory 1,1 kOhm w konfiguracji 2EOL/NC;
- Obudowa aluminiowa.
Dane techniczne:
- Maksymalne napięcie przełączalne kontaktronu - 20 V;
- Maksymalny prąd przełączalny - 20 mA;
- Masa - 24 g;
- Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA - 360 000;
- Materiał stykowy - Ru (Ruten);
- Odległość zamknięcia styków kontaktronu - 15 mm;
- Odległość otwarcia styków kontaktronu - 24 mm;
- Rezystancja parametryczna - 2 x 1100 Ω.
