Podstawowe cechy produktu:
- TYP: Inwerter Solarny Off-Grid
- Napięcie zasilania: 230 VAC
- Moc maksymalna: 7000 VA
- Moc ciągła: 3500 VA
- Przebieg napięcia na wyjściu: Czysty SINUS
- Prąd ładowania akumulatora: 80 A
- Chłodzenie: Aktywne - wentylator

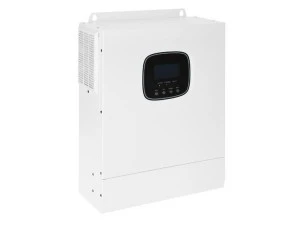

Inwertery solarne
serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub
wspomaganych energią z sieci.
Wyjściowe stabilne sinusoidalne napięcie zasilania 230V doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.
Intuicyjny panel sterowania pozwala na odczyty bieżących parametrów urządzenia oraz konfigurację trybów pracy.
Umieszczony jest na froncie urządzenia, co pozwala na łatwy i prosty sposób obsługi.
Moduł komunikacji pozwala na zdalne odczyty parametrów oraz konfigurację inwertera za pomocą Smartfona i aplikacji mobilnej.
Istotną cechą inwerterów serii ESB jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora. W trybie tym energia solarna wspomaga zasilanie urządzeń z sieci energetycznej.
W zestawie
- Inwerter solarny Off-Grid ESB 7kW-24
- Moduł komunikacji WiFi do inwertera
- Konektory oczkowe obwodu akumulatora
- Instrukcja obsługi w języku polskim
DANE TECHNICZNE
Tryb sieciowy
- Znamionowe napięcie wejściowe: 220/230 Vac
- Zakres napięcia wejściowego: (170 Vac ~ 280 Vac) ±2% // (90 Vac ~ 280 Vac) ±2%
- Częstotliwość: 50 Hz / 60 Hz (auto wykrywanie)
- Zakres częstotliwości: 47±0,3 Hz ~ 55±0,3 Hz (50 Hz) // 57±0,3 Hz ~ 65±0,3 Hz (60 Hz)
- Ochrona przed przeciążeniem / zwarciem : Rozłącznik
- Wydajność: > 95 %
- Czas przełączania: 10 ms (wartość typowa)
- Zabezpieczenie przed prądem wstecznym AC: Tak
- Maksymalna moc ciągła: 7000 VA
Tryb inwertera
- Przebieg napięcia wyjściowego: Czysta sinusoida
- Znamionowa moc wyjściowa (VA): 3500 VA
- Znamionowa moc wyjściowa (W): 3500 W
- Znamionowe napięcie wyjściowe (Vac): 230 Vac
- Tolerancja napięcia wyjściowego: ±5%
- Zakres częstotliwości wyjściowej (Hz): 50 Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz
- Maksymalna sprawność: 90 %
- Ochrona przed przeciążeniem: TAK
- Ochrona wyjścia przed zwarciem: Rozłącznik
- Znamionowe napięcie akumulatora: 24 V
- Zakres napięcia akumulatora: 20 Vdc ~ 33 Vdc ± 0,3 Vdc
- Tryb oszczędzania energii: Obciążenie ≤ 50 W
Ładowanie AC
- Obsługiwany typ akumulatora: kwasowo-ołowiowy lub litowy
- Maksymalny prąd ładowania: 80 A
- Precyzja prądu ładowania: ± 5 A
- Zakres napięcia ładowania: 20 ~ 33 V
- Ochrona przed zwarciem: Rozłącznik oraz bezpiecznik
- Ochrona przed przeładowaniem: Alarm, zatrzymanie po 1 minucie
Ładowanie PV
- Maksymalne napięcie obwodu otwartego PV: 500 V
- Zakres napięcia pracy PV: 120 ~ 500 V
- Zakres napięcia MPPT: 120 ~ 450 V
- Napięcie startowe: 120 V
- Zakres napięcia akumulatora: 20 ~ 33 V
- Zalecana moc obwodu PV: < 4000 W
- Zakres prądu ładowania PV: 0 ~ 80A
- Zabezpieczenie przed zwarciem ładowania: Bezpiecznik
- Zabezpieczenie przed odwrotnym odłączeniem: Tak
Specyfikacja
- Zakres temperatur pracy: -10°C do 55°C
- Zakres temperatur przechowywania: -25°C ~ 60°C
- Zakres wilgotności: 5% do 95%
- Hałas: ≤ 60 dB
- Chłodzenie: Wentylator automatyczny
- Interfejs komunikacyjny: USB / RS485 / CAN / styk bezpotencjałowy
- Wymiary: 390 x 290 x 102 [mm]
- Masa: 7,4 kg
