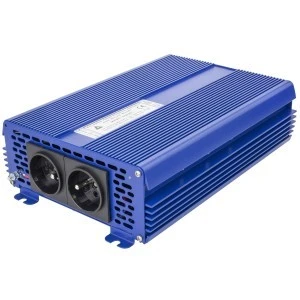

Przetwornica ECO Solar Boost pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp. Przetwornica została zaprojektowana i wyprodukowana w Polsce z najwyższej jakości materiałów. Produkt został wyposażony w algorytm MPPT maksymalizujący ilość energii pobieranej z paneli PV oraz powodujący automatyczne dopasowanie do mocy grzałki.
Charakterystyka:
- Napięcie wejściowe: 120 do 350 (VDC)
- Napięcie wyjściowe: 120 do 350 (VAC)
- Maksymalna moc: 3000 W
- Przebieg napięcia: sinus modyfikowany (wysoka stabilność pracy)
- Funkcja MPPT
- Połączenie paneli PV: szeregowe lub szeregowo równoległe
- Zabezpieczenia: przeciążeniowe, zwarciowe, termiczne, nadnapięciowe
- Solidna, aluminiowa obudowa
- Chłodzenie: aktywne (wentylator)
- Minimalna średnica przewodu: 4 mm2
- Rozstaw otworów montażowych: 275 x 120 mm
Opis działania
System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych (250W - 330W), o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe. Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze. Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1".
Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.
Bezpieczeństwo użytkowania
Przetwornice z serii ECO Solar Boost zostały wyposażone w szereg zabezpieczeń, dzięki czemu w przypadku przeciążenia wyjścia lub przegrzania, urządzenie to wyłączy się w bezpieczny sposób i nie spowoduje to jego trwałego uszkodzenia. W sytuacji wykrycia nieprawidłowości, przetwornica sygnalizuje brak możliwości dalszego, poprawnego działania poprzez miganie zielonej diody sygnalizacyjnej, znajdującej się na jej obudowie oraz sygnałem dźwiękowym. Wentylatory w urządzeniu włączają się automatycznie. W wypadku przegrzania się urządzenia, wyłączy się ono automatycznie, sygnalizując to ciągłym sygnałem dźwiękowym. Ponowne uruchomienie nastąpi automatycznie po osiągnięciu przez urządzenie właściwej temperatury.
Parametry techniczne:
- Model: MPPT-3000
- Napięcie wejściowe: 120 do 350 (VDC)
- Napięcie wyjściowe: 120 do 350 (VAC)
- Przebieg napięcia wyjściowego: modyfikowany sinusoida
- Częstotliwość napięcia wyjściowego: 50 Hz
- Maksymalna moc: 3000 W
- Funkcja MPPT: tak
- Połączenie paneli PV: szeregowe, lub szeregowo równoległe
- Złącze zasilania (wejściowe): MC4 - 2szt
- Gniazdo wyjściowe 230V: E (z bolcem) - 2 szt
- Obudowa: aluminium
- Wymiary: 290x190x80 mm
- Waga: 2,4 kg
Zabezpieczenia i inne funkcje:
- Zabezpieczenie przeciążeniowe: tak
- Zabezpieczenie zwarciowe: tak
- Zabezpieczenie termiczne: 80°C
- Zabezpieczenie nadnapięciowe: tak
- Temperatura pracy: -25°C ~ +55°C
- Sprawność: >94%
- Chłodzenie: aktywne (wentylator)
- Stopień ochrony (IP): IP21
Polska produkcja
Przetwornica została w całości wyprodukowana i zaprojektowana w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Kupując ten produkt wspierasz polską myśl technologiczną i rodzimy kapitał!
