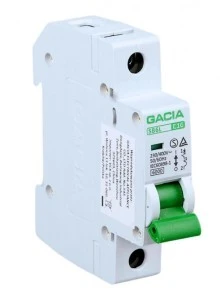

GACIA Wyłącznik nadprądowy SB6L C 1P 16A 6kA AC

Wyłącznik instalacyjny SB6L
Wyłącznik nadmiarowo-prądowy, wyłącznik instalacyjny typu DS nazywany też potocznie eską – to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.Wyłączniki instalacyjne SB6L stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod napięciem 240/415 V 50/60 Hz i prądzie znamionowym w zakresie 6A do 63A.Wyłączniki instalacyjne SB6L mogą być również używane sporadycznie jako wyłącznik główny obwodu.Wykonanie zgodnie z normą IEC/EN 60898-1. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.Wyłącznik instalacyjny SB6L może być montowany wyłącznie przez osoby uprawione.Przed montażem należy odłączyć zasilanie.Wyłącznik instalacyjny SB6L zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
Do czego służą wyłączniki nadprądowe?
Omawiając temat wyłączników nadprądowych warto zauważyć, że pełna nazwa to wyłączniki nadmiarowo-prądowe. Jest to jeden z elementów instalacji elektrycznej, dzięki któremu możemy zapobiec przeciążeniu elektrycznemu.
Zdarza się, że w naszym gospodarstwie domowym dochodzi do przeciążenia istniejącej instalacji, czyli przez daną instalację elektryczną przepływa prąd o większej mocy znamionowej. Głównym zadaniem bezpiecznika elektrycznego jest uniknięcie ryzyka pożaru, ponieważ przy przeciążeniu danej instalacji wydziela się dość spora ilość ciepła.
Wyłączniki nadmiarowo-prądowe nie tylko chronią instalacje przed przeciążeniem ale także chronią instalację elektryczną przed zjawiskiem zwarcia.
W momencie pojawienia się nieprawidłowości wyłącznik nadmiarowo-prądowy natychmiast odcina zasilanie elektryczne co udaremnia skutki pożarowe.
Wyłączniki nadmiarowo-prądowe możemy podzielić pod względem szybkości zadziałania oraz pracy pod względem natężenia prądu jakie przez nie przepływa.
Typa A są rzadko stosowane bardziej służą do zabezpieczenia urządzeń elektronicznych, typ B sa stosowane w bardzo szerokim zakresie do urządzeń AGD, RTV a także oświetlenia czy obwodów gniazdkowych, oraz typ C głównie stosowane w aplikacjach przemysłowych głównie o dużych prądach rozruchowych.
W naszym sklepie stosujemy skrót SB6L podając również typ B lub C także amperaż od 6A do 63A.
Jaka jest różnica między wyłącznikiem 1-fazowym a 3-fazowym?
Wyłączniki nadprądowe stosowane są w instalacjach elektrycznych są dwa rodzaje jednofazowe bądź trójfazowe.
Jednofazowe stosujemy w obwodach z jedną fazą czyli w gospodarstwach domowych o poziomie zużycia energii standardowym natomiast wyłączniki nadmiarowo-prądowe stosujemy w układach trójfazowych czyli tam gdzie energia elektryczna jest potrzebna w większych ilościach zależy od wielkości domu, ilości sprzętu w domu czasu i jednoczesności jego korzystania.
Wyłączniki nadprądowe 1 fazowe
Wyłączniki nadprądowe 1 Fazoweto element instalacji elektrycznej, który pozostaje niezbędny w każdym obwodzie. Jego zadaniem jest przerwanie ciągłości obwodu, gdy tylko prąd płynąć przekroczy bezpieczne wartości. Najczęściej wyróżnia sięwyłącznik nadprądowy 1 Fazowytypu B oraz typu C. W urządzeniach typu B wyzwalacz przeciążeniowy nastawiony jest na 1,13 – 1,45 krotności prądu znamionowego, a zwarciowy na 3 – 5 krotności prądu znamionowego. Z koleiwyłączniki nadprądowe 1 Fazoweo charakterystyce C wyłączą prąd zwarciowy gdy osiągnie on wartość 5-10 krotności prądu znamionowego. Stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod różnym napięciem i prądem znamionowym o szerokim zakresie. Przeznaczone są do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów instalacji oraz domowych urządzeń elektrycznych. Wszystkie dostępne w oferciewyłączniki nadprądowe 1 Fazowecharakteryzują się bezpiecznym i łatwym montażem na szynie TH35 za pomocą klipsów.
Wyłączniki nadprądowe 1 fazowe
Wyłączniki nadprądowe 1 Fazowe to element instalacji elektrycznej, który pozostaje niezbędny w każdym obwodzie. Jego zadaniem jest przerwanie ciągłości obwodu, gdy tylko prąd płynąć przekroczy bezpieczne wartości. Najczęściej wyróżnia się wyłącznik nadprądowy 1 Fazowy typu B oraz typu C. W urządzeniach typu B wyzwalacz przeciążeniowy nastawiony jest na 1,13 – 1,45 krotności prądu znamionowego, a zwarciowy na 3 – 5 krotności prądu znamionowego. Z kolei wyłączniki nadprądowe 1 Fazowe o charakterystyce C wyłączą prąd zwarciowy gdy osiągnie on wartość 5-10 krotności prądu znamionowego. Stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod różnym napięciem i prądem znamionowym o szerokim zakresie. Przeznaczone są do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów instalacji oraz domowych urządzeń elektrycznych. Wszystkie dostępne w ofercie wyłączniki nadprądowe 1 Fazowe charakteryzują się bezpiecznym i łatwym montażem na szynie TH35 za pomocą klipsów.
Wyłączniki nadprądowe – 1 fazowe typ C
Wyłączniki instalacyjne, zwane również nadmiarowo-prądowymi lub potocznie eskami to elementy elektrycznej instalacji, które warto mieć w każdym obwodzie. Ich zadaniem jest przerwanie ciągłości wspomnianego obwodu, gdy płynący przez niego prąc przekroczy bezpieczne wartości. Wyróżnić możnawyłączniki nadprądowe 1 Fazowe – Typ Coraz typu B. Typ C charakteryzuje się nieco większą tolerancją, bowiem wyłączają prąd zwarciowy, gdy będzie on wynosił 5-10 krotności prądu znamionowego. Typ B jest nieco czulszy i zadziała już na 3-5 krotności prądu znamionowego.Wyłącznik nadprądowy 1 Fazowy – Typ Cto urządzenie wyjątkowo proste w obsłudze i montażu – instalacje przeprowadza się za pomocą klipsów na szynie TH35. – z kolei poprawność jego działania łatwo sprawdzić dzięki wizualnemu wskaźnikowi! Co ważne,wyłączniki nadprądowe 1 Fazowe – Typ Cmogą również pełnić rolę głównego wyłącznika obwodu, co czyni je wyjątkowo uniwersalnym rozwiązaniem.
PARAMETRY PRODUKTU:
EAN: 5906874479650
Oznaczenie handlowe: SB6L C 1P 16A
Rodzaj: wyłączniki nadprądowe
Liczba biegunów: 1P
Liczba modułów 18mm: 1
Charakterystyka: C
Prąd znamionowy In: 16 A
Napięcie znamionowe Un: 240/415 V~
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 6 kV
Znamionowe napięcie izolacji Ui: 500 V
Wskaźnik pozycji pracy: tak
Wytrzymałość elektryczna (liczba cykli): 6000
Wytrzymałość mechaniczna (liczba cykli): 100000
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe
Maks. przekrój przewodów podłączeniowych: 25 mm²
Moment dokręcający: 3 Nm
Stopień ochrony: IP20
Temperatura pracy: -30°C ÷ +50°C
Wymiary (szer. × wys. × gł.): 17,5x83x73(61,3) mm
Normy: PN-EN 60898-1, dyrektywa 2014/35/EU
