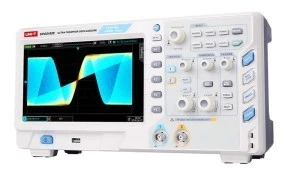

Dwukanałowy oscyloskop cyfrowy 2 x 100MHz, Ultra Phosphor, duży kolorowy wyświetlacz LCD TFT UT‑UPO2102E

Cena:
2 szt.
Wysyłka w 48h
  • UPO2102E to dwukanałowy oscyloskop cyfrowy produkcji Uni-t. Oscyloskop UPO2102E wyposażony jest w technologię wyświetlania Ultra Phosphor realizującą funkcję do 256 poziomów intensywności wyświetlania będącą nawiązaniem do oscyloskopów analogowych (luminofor). Każdy z analogowych kanałów wejściowych oscyloskopu ma pasmo 100MHz. Częstotliwość próbkowania przetwornika do 1GSa/s, długość rekordu pamięci do 56M próbek, bardzo duża szybkość odświeżania do 83 000 przebiegów/sekundę spełnią wymagania stawiane przez najbardziej wymagających użytkowników.

dane techniczne:

  • oscyloskop cyfrowy UPO2102E produkcji Uni-t

  • liczba kanałów wejściowych: 2

  • szerokość pasma: 100MHz

  • technologia Ultra Phosphor
    > do 256 poziomów wyświetlania intensywności
    > wyświetlanie wielopoziomowej gradacji intensywności

  • próbkowanie w czasie rzeczywistym: 1GSa/s

  • długość rekordu pamięci: 56Mpts
    przy wykorzystaniu pojedyńczego kanału

  • szybkość odświeżania przebiegów: 83 000 wfms / s

  • analiza danych magistali szeregowych: USB, RS232 / UART, I2C, SPI,

  • duży kolorowy wyświetlacz LCD typu TFT o przekątnej 8 cali i rozdzielczości 800x480


specyfikacja oscyloskop cyfrowy UPO2102E Uni-t Ultra Phosphor

model

UPO2102E

szerokość pasma

100MHz

liczba kanałów wejściowych

2 kanały wejściowe analogowe

próbkowanie

1GS/s

długość rekordu pamięci

56Mpts (dla pojedynczego kanału)

szybkość przechwytywania przebiegu

83,000wfms/s (wfms/s = liczba przebiegów na sekundę)

zakres regulacji podstawy czasu

5ns/div~50s/div

impedancja wejściowa

(1M?±2%) II (20pF±3pF)

zakres regulacji czułości napięciowej

1mV/div~20V/div (1M?)

zapis przebiegów

65,000 ramek

typy wyzwalania

Edge, pulse width, runt, window, N-edge, delay, timeout,duration, setup/hold, slope, video, code

operacje matematyczne

A+B, A-B, A×B, A/B, FFT, logic operation, advanced

pomiary automatyczne

Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A (Rising edge), Delay B->A (Falling edge).

liczba pomiarów

wyświetla jednocześnie 5 pomiarów

pomiary statystyczne

Average, Max, Min, Standard Deviation, Number of Measurements
średnia, maksymalna, minimalna, odchylenie standardowe, liczba pomiarów

licznik częstotliwości

sprzętowy licznik 6-bitowy (kanały można wybierać ponownie)

interfejsy

USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

ogólna charakterystyka

zasilanie

sieciowe 100V~240VAC, 50Hz/60Hz

wyświetlacz

kolorowy wyświetlacz LCD matryca typu TFT
przekątna 8 cali
rozdzielczość 800x480 WVGA

kolor obudowy

biała z szarym

waga

3,5kg

wymiary

336mm×164mm×108mm

wyposażenie

sonda pomiarowa z dzielnikiem napięcia 1x/10x - 2szt.
przewód zasilający
przewód USB

opakowanie

kartonowe
