Automat schodowy 16A 20s‑10min 230V AC 1Z WS‑1S

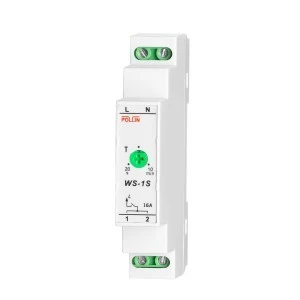

Automat schodowy WS-1S

Wyłącznik schodowy WS-1S służy do automatycznego wyłączania oświetlenia na przykład klatek schodowych, po upływie nastawionego czasu odliczanego od momentu włączenia oświetlenia.

Naciśnięcie przycisku włączającego oświetlenie powoduje jednocześnie zasilenie urządzenia i rozpoczęcie odliczania czasu nastawionego pokrętłem (regulacja w zakresie ok. 20 s ÷ 10 min).

Po upływie nastawionego czasu następuje wyłączenie oświetlenia
i jednocześnie odłączenie zasilania wyłącznika schodowego, dzięki czemu nie pobiera on energii elektrycznej (stan “czuwania”).
Zaciski wyjściowe 1 i 2 są wewnętrznie zwarte i po zadziałaniu urządzenia pojawia się na nich napięcie (faza L).

Ten typ automatu schodowego można przyłączyć zarówno do instalacji 3- jak i 4-żyłowej.

GWARANCJA 5 LAT

DANE TECHNICZNE

Zasilanie	230V 50Hz
Obciążalność wyjścia	16A 250V AC (napięcie wyjściowe pojawia się na obu zaciskach 1 i 2)
Zakres regulacji czasu	ok. 20 s ÷ 10 min
Temperatura pracy	-25oC ÷ +45oC
Listwa zaciskowa	2,5 mm2, system windowy – nie niszczący końcówek przewodów
Obudowa	do montażu na szynie TH-35, wykonana z tworzywa samogasnącego
Wymiary obudowy	jeden moduł (17,5 mm)
Stopień ochrony	IP 20
