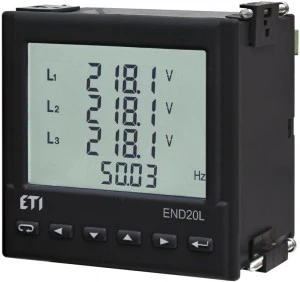

Miernik END20LRS jest tablicowym cyfrowym przyrządem programowalnym przeznaczonym do pomiaru parametrów sieci energetycznych jednofazowych (2 – przewodowych) oraz trójfazowych 3, 4- przewodowych w układach symetrycznych i niesymetrycznych.
Wartości zmierzone pokazywane są na dedykowanym wyświetlaczu LCD. Umożliwia sterowanie i optymalizację działania urządzeń energoelektronicznych, systemów i instalacji przemysłowych.
Zapewnia pomiar:
- wartości skutecznej napięcia i prądu
- mocy czynnej, biernej i pozornej
- energii czynnej i biernej
- współczynników mocy
- częstotliwości
- mocy czynnej średniej 15, 30, 60 minutowej
- pomiar THD.
Dodatkowo wyliczana jest wartość prądu w przewodzie neutralnym. Napięcia i prądy mnożone są przez zadawane przekładnie napięciowe i prądowe przekładników pomiarowych. Wskazania mocy i energii uwzględniają wartości zaprogramowanych przekładni.
Wartość każdej z mierzonych wielkości może być przesłana do systemu nadrzędnego interfejsem RS-485. Wyjście przekaźnikowe sygnalizuje przekroczenie wybranej wielkości, a wyjście impulsowe może być wykorzystane do kontroli zużycia 3 – fazowej energii czynnej. Miernik ma detekcję i sygnalizację niepoprawnej kolejności faz. Miernik ma separację galwaniczną pomiędzy poszczególnymi blokami: - zasilania, - wejść pomiarowych, - wejściem napięciowym i prądowym, - wyjścia RS-485, - wyjścia impulsowego. Analizator komunikuje się poprzez protokół Modbus oraz wyjście impulsowe dla liczników energii elektrycznej.
