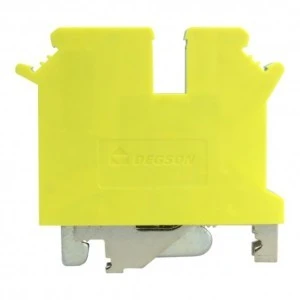

Złączka szynowa 4mm2 PC4 TW 3-przewodowa
żółto-zielona PE, zacisk śrubowy, UL
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC2.5 TW umożliwiają łączenie przewodów o przekroju 0.2 - 2,5mm2 (24 - 14 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Produktom zostały przyznane certyfikaty UL. Złączka szynowa 3-przewodowa 1-piętrowa umożliwia łączenie trzech przewodów na jednym biegunie.
➡️ Cechy złączki szynowej PC4 TW:
✔️ zaciski śrubowe
✔️ do łączenia przewodów uziemienia PE
✔️ umożliwia łączenie trzech przewodów na jednym biegunie
✔️ przekrój przewodów 0,2 - 4 mm2 (24 - 14 AWG)
✔️ kolor żółto-zielony PE
✔️ wysokiej jakości materiał
symbol PC4-TW-PE-01P-1Y-00A
typ złączka szynowa PE
rodzaj śrubowa
kolor żółto-zielona
liczba zacisków na piętro 3
ilość pięter 1
zastosowanie połączenie przewodów
dla przewodów o przekroju 0,2 - 4 mm2
certyfikaty UL, VDE, CE
standard testowania EN60947-7-1： UL1059
spad 5,2 mm
liczba przewodów 3
kategoria napięcia przepięciowego III
stopień zanieczyszczenia 3
grupa materiału I
napięcie impulsowe 6 kV
moment dokręcania śrub 0,5 Nm
znamionowa pojemność przyłączeniowa 24 - 14 AWG
dopuszczalny nacisk trwały 2 kg
rodzaj śrub M3
klasa palności UL94 V-0
dozwolona temperatura otoczenia -40~ +105
wilgotność względna 5% - 95%
standard inspekcji MIL-STD-105E II
AQL 0,65
materiał obudowy PA66
materiał śrub miedź powlekana niklem
materiał złącz miedź powlekany cyną
zalecane ściągnięcie izolacji dla przewodu 7 - 8 mm
przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym.
przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym
dostępne akcesoria
Etykiety znakujące
ZB6
Uchwyt końcowy
E-PC
Mostek łączący
EB2-6
EB3-6
EB10-6
(w naszej ofercie)
kod EAN 5907589333480
Rysunek wymiarowy
