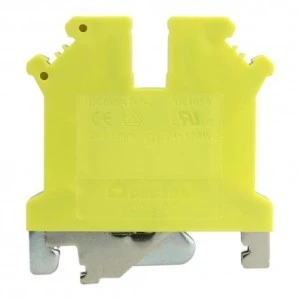

Złączka szynowa 2,5 mm2 PC2.5 PE żółto-zielona
zacisk śrubowy, VDE & UL
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC1.5 umożliwiają łączenie przewodów o przekroju 0.2 - 2,5mm2 (24 - 12 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe DEGSON przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączkom zostały przyznane certyfikaty UL oraz VDE.
➡️ Cechy złączki szynowej PC2.5:
✔️ zaciski śrubowe
✔️ do łączenia przewodów uziemienia PE
✔️ przekrój przewodów 0,2 - 2,5 mm2 (24 - 12 AWG)
✔️ certyfikacja VDE (nr. 40024761) i UL (nr. E228872)
✔️ kolor żółto-zielony PE
✔️ wysokiej jakości materiał
symbol PC2.5-PE-01P-1Y-00AH
typ złączka szynowa
rodzaj śrubowa
kolor żółto-zielona
zastosowanie połączenie przewodów
napięcie nominalne -
natężenie nominalne -
dla przewodów o przekroju 0,2 - 2,5 mm2
certyfikaty UL, VDE, CE
standard testowania EN60947-7-1： UL1059
spad 5,2 mm
liczba biegunów 1P
dane dotyczące badań EN60947-7-1 VDE certificate NO. 40024761
dane dotyczące badań UL1059 UL E228872
kategoria napięcia przepięciowego III
stopień zanieczyszczenia 3
grupa materiału I
napięcie impulsowe 8 kV
moment dokręcania śrub 0,5 Nm
znamionowa pojemność przyłączeniowa 24 - 12 AWG
dopuszczalny nacisk trwały 2 kg
rodzaj śrub M3
klasa palności UL94 V-0
dozwolona temperatura otoczenia -40~ +105
wilgotność względna 5% - 95%
standard inspekcji MIL-STD-105E II
AQL 0,65
materiał obudowy PA66
materiał śrub miedź powlekana niklem
materiał złącz miedź powlekana niklem
zalecane ściągnięcie izolacji dla przewodu 7 - 8 mm
przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym.
przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym
dostępne akcesoria
Etykiety znakujące
ZB5
Uchwyt końcowy
E-PC
Mostek łączący
EB2-5
EB3-5
EB10-5
(w naszej ofercie)
producent DEGSON
kod EAN 5907589333398
Rysunek wymiarowy
