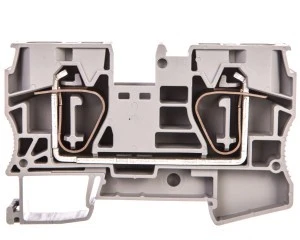

Złączka szynowa przelotowa o zacisku sprężynowym ST 16
- Producent:PHOENIX CONTACT
- Seria produktu:BE2
- Indeks producenta:3036149
- Indeks TIM:0002-00002-09419
- Kategoria:Złączki szynowe przelotowe
- Ocena:
Cena:
Złączka przelotowa, napięcie znamionowe: 1000 V, prąd znamionowy: 76 A, rodzaj przyłącza: zaciski sprężynowe, 1. poziomowe, Przekrój znamionowy: 16 mm², przekrój: 0,2 mm² - 25 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary
Dane techniczne
CN
85369010
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Napięcie znamionowe [V] 1
1000
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
25
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
16
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
16
Napięcie znamionowe [V]
1000
Prąd znamionowy In [A]
76
Liczba poziomów
1
Sposób montażu
Szyna montażowa DIN 35 mm
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Pozycja połączenia
Z boku / boczny
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,25
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
16
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,25
Długość [mm]
80
Napięcie znamionowe [V] 2
1000
Liczba zacisków na poziom
2
Szerokość / rozmiar rastra [mm]
12.2000
Dane logistyczne
Ean
4017918819309
Długość opakowania [mm]
80
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Szerokość opakowania [mm]
55
Waga z opakowaniem [kg]
0.02
