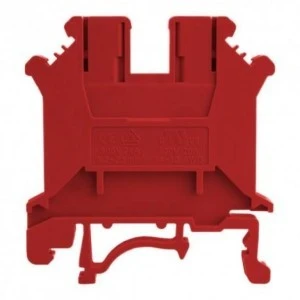

symbol PC4-01P-16-00A(H)
typ złączka szynowa
rodzaj śrubowa
kolor czerwony
zastosowanie połączenie przewodów
napięcie nominalne 800 V
natężenie nominalne 32 A
dla przewodów o przekroju 0,2 - 4 mm2
certyfikaty UL, VDE, CE
standard testowania EN60947-7-1： UL1059
spad 6,2 mm
liczba biegunów 1P
dane dotyczące badań EN60947-7-1 VDE certificate NO. 40022972
dane dotyczące badań UL1059 UL E228872
kategoria napięcia przepięciowego III
stopień zanieczyszczenia 3
grupa materiału I
napięcie impulsowe 8 kV
moment dokręcania śrub 0,5 Nm
zastosowanie w grupach B, C, D
napięcie nominalne dla grup (B, C, D) 600, 600, 600 V
natężenie nominalne dla grup (B, C, D) 30, 30, 5 A
znamionowa pojemność przyłączeniowa 24 - 10 AWG
dopuszczalny nacisk trwały -
rodzaj śrub M3
klasa palności UL94 V-0
dozwolona temperatura otoczenia -40~ +105
wilgotność względna 5% - 95%
standard inspekcji MIL-STD-105E II
AQL 0,65
materiał obudowy PA66, UL94V-0
materiał śrub miedź ocynkowana
materiał złącz miedź niklowana
zalecane ściągnięcie izolacji dla przewodu 7 - 8 mm
przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym.
przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym
dostępne akcesoria
pokrywa boczna
D-PC4
Etykiety znakujące
ZB6
Uchwyt końcowy
E-PC
Mostek łączący
EB2-6
EB3-6
EB10-6
(w naszej ofercie)
producent DEGSON
kod EAN 5907589337334
Rysunek wymiarowy
