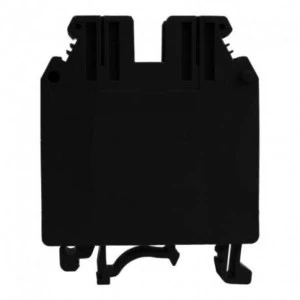

symbol PC35-01P-13-00A(H)
typ złączka szynowa
rodzaj śrubowa
możliwość modularnego łączenia ze złączkami 35mm tak
kolor czarny
zastosowanie połączenie przewodów
napięcie nominalne 1000 V
natężenie nominalne 125 A
dla przewodów o przekroju 0,2 - 35 mm2
certyfikaty UL, VDE, CE
standard testowania EN60947-7-1： UL1059
spad 15,2 mm
liczba biegunów 1P
dane dotyczące badań EN60947-7-1 VDE certificate NO. 40024704
dane dotyczące badań UL1059 UL E228872
kategoria napięcia przepięciowego III
stopień zanieczyszczenia 3
grupa materiału I
napięcie impulsowe 8 kV
grupa materiału I
moment dokręcania śrub 2,5 Nm
grupa materiału I
zastosowanie w grupach B, C, D
napięcie nominalne dla grup (B, C, D) 600, 600, 600 V
natężenie nominalne dla grup (B, C, D) 150, 150, 5 A
znamionowa pojemność przyłączeniowa 18 - 1 AWG
dopuszczalny nacisk trwały 10 kg
rodzaj śrub M6
klasa palności UL94 V-0
dozwolona temperatura otoczenia -40~ +105
wilgotność względna 5% - 95%
standard inspekcji MIL-STD-105E II
AQL 0,65
materiał obudowy PA66, UL94V-0
materiał śrub miedź powlekana niklem
materiał złącz miedź powlekana niklem
zalecane ściągnięcie izolacji dla przewodu 16 - 17 mm
przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym.
przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym
dostępne akcesoria
Etykiety znakujące
ZB10
Uchwyt końcowy
E-PC
Mostek łączący
EB10-15
(w naszej ofercie)
producent DEGSON
Rysunek wymiarowy
