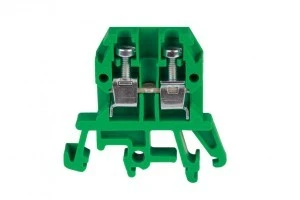

Złączka szynowa przelotowa 2‑przewodowa 4mm2 zielony ZUG‑G4 A11‑0105

miniaturka produktu Złączka szynowa przelotowa 2‑przewodowa 4mm2 zielony ZUG-G4 A11-0105
miniaturka produktu Złączka szynowa przelotowa 2‑przewodowa 4mm2 zielony ZUG-G4 A11-0105
Zdjęcie produktu Złączka szynowa przelotowa 2‑przewodowa 4mm2 zielony ZUG-G4 A11-0105
Kliknij, aby przejść do galerii
Cena:
Ikona o nazwie IconShippingUnavailable
Na zamówienie od TIM

Złączki uniwersalne są stosowane głównie do łączenia w sposób pewny pod względem elektrycznym i mechanicznym przewodów elektroenergetycznych miedzianych w urządzeniach użytkowanych w warunkach wnętrzowych we wszystkich strefach klimatycznych. Uwaga: można montować na trzech rodzajach szyn - TS15, TS32 TS35

DANE TECHNICZNE

  • Normy: IEC 60947-7-1
  • Przekrój znamionowy: 4mm2
  • Przyłączalność znamionowa: [drut] 0,5 - 4mm2 | [linka] 0,5 - 4mm2
  • Napięcie znamionowe izolacji: 690V
  • Napięcie znamionowe udarowe wytrzymywane: 6kV
  • Prąd znamionowy ciągły: 32A
  • Moment skręcający dla zacisków: 0,5Nm
  • Długość odizolowania: 8mm
  • Materiał izolacyjny: poliamid
  • Temperatura otoczenia: -25...+100 oC
  • Masa: 7g

Dane techniczne

CN
8536 90 10
Sposób montażu
Szyna montażowa DIN / Szyna G
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wersja przeciwwybuchowa „EEx e”
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
4
Zakres temperatur pracy [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Prąd znamionowy In [A]
32
Liczba poziomów
1
Wysokość przy najniższym sposobie montażu [mm]
41
PKWiU
27.12.40.0
Kolor
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Długość [mm]
42
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
4
Zakres temperatur pracy [°C] od
-25
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
4
Napięcie znamionowe [V]
690
Liczba zacisków na poziom
2
Szerokość / rozmiar rastra [mm]
6,4

Dane logistyczne

Ean
5902626101602
Szerokość opakowania [mm]
8
Waga z opakowaniem [kg]
0.01
Wysokość opakowania [mm]
49
Długość opakowania [mm]
41
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
