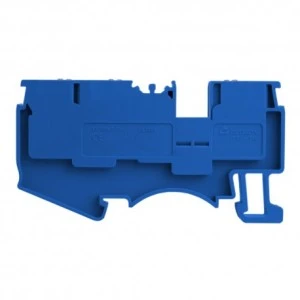

Złączka szynowa 4mm2 DS4 TW
3-przewodowa niebieska, zacisk Push-in
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii DS4 TW umożliwiają łączenie przewodów o przekroju 0.2 - 4mm2 (24 - 10 AWG) przy pomocy zacisków Push-in. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączka szynowa 3-przewodowa 1-piętrowa umożliwia łączenie trzech przewodów na jednym biegunie.
➡️ Cechy złączki szynowej DS 4 TW:
✔️ zaciski sprężynowe Push-in
✔️ umożliwia łączenie trzech przewodów na jednym biegunie
✔️ napięcie znamionowe 800 V
✔️ prąd znamionowy 32 A
✔️ przekrój przewodów 0,2 - 4 mm2 (24 - 10 AWG)
✔️ kolor niebieski
✔️ wysokiej jakości materiał
Właściwości klem zaciskowych z blokadą Push-in
złącze (komponenty) zacisk push-in
połączenie
złącze wtykowe
typ złączki
szynowa
ilość torów 1
ilość zacisków
3
montaż na szynie DIN 35 tak
montaż elektryczny
zacisk sprężynowy
wykonanie
klatka z wysokogatunkowej stali
maksymalne pole przekroju poprzecznego przewodu elastycznego
4mm2
napięcie znamionowe
800V
znamionowe napięcie udarowe
8 kV
prąd znamionowy 32A
zasięg drutu
24 - 10 AWG
0.2 - 4mm2
długość zdejmowania izolacji
10-12 mm
temperatura pracy
od -40℃ do + 105℃
wymiary
podstawowy kolor złącza
niebieski
deklaracja zgodności CE
tak
dyrektywa RoHs
tak
akcesoria
Oznaczniki na złączki - ZB6-10P
Płytka końcowa - D-DS4-TW-01P
Mostek wtykowy - DFB4-02P
DOSTĘPNE NA NASZYCH AUKCJACH
Symbol
DS4-TW-01P-12-00A(H)
EAN
5907589335682
