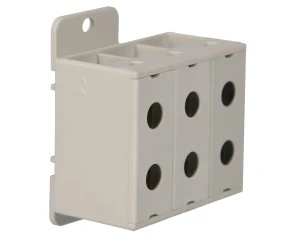

Złączka szynowa 3‑torowa 35mm2 szara ZGX‑3x35 szara ENE‑00168
- Producent:INCOBEX-ELPLAST
- Indeks producenta:ENE-00168
- Indeks TIM:0004-00012-74183
- Kategoria:Złączki szynowe ochronne
- Ocena:
Cena:
Uniwersalna złączka śrubowa ZGX, trzybiegunowa z sześcioma otworami, w kolorze szarym, dla przewodów o przekroju od 1,5 do 35 mm2, w kompaktowej obudowie o małych wymiarach, wykonanej z tworzywa PA6 bez halogenowego, sklasyfikowanego w najwyższym standardzie palności UL V-0 (test pionowego palenia), możliwy montaż złączki zarówno na szynie TH jaki i bezpośrednio na płycie montażowej, z zaciskami na śrubę sześciokątną, które pozwalają na łatwe i mocne dokręcanie przewodu, złączka posiada grawerowaną informacje o: parametrach elektrotechnicznych oraz zalecanych momentach dokręcania. Złączki ZGX są testowane i certyfikowane zgodnie z normą EN 60947-7-1:2012.
Dane techniczne
CN
85369010
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
1,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
1,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
35
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
1,5
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Napięcie znamionowe [V]
690
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2]
35
Przekrój przyłączanego przewodu wielożyłowego [mm2]
35
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Prąd znamionowy In [A]
125
Liczba poziomów
3
Wysokość przy najniższym sposobie montażu [mm]
40
PKWiU
27.12.40.0
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
35
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
35
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
1,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
35
Długość [mm]
45
Przekrój przyłączanego przewodu jednodrutowego [mm2]
35
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2]
35
Sposób montażu
Szyna montażowa DIN 35 mm
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wersja przeciwwybuchowa „EEx e”
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Liczba zacisków na poziom
2
Szerokość / rozmiar rastra [mm]
54
Dane logistyczne
Ean
5905669746502
Szerokość opakowania [mm]
45
Waga z opakowaniem [kg]
0.02
Wysokość opakowania [mm]
15
Długość opakowania [mm]
65
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
