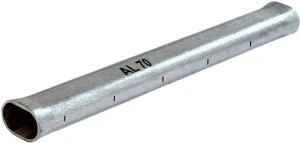

Złączka płasko‑owalna do karbowania przewodów Al linii napowietrznych 70mm2
- Producent:ENERGY PARTNERS
- Indeks producenta:239047
- Indeks TIM:0001-00015-09353
- Kategoria:Zaciski
- Ocena:
Cena:
Złączki do karbowania do przewodów AL 70mm2
Złączki płasko-owalne do linii napowietrznych AL (AAAC), do łączenia dwóch nieizolowanych przewodów aluminiowych o takich samych przekrojach za pomocą karbownicy oraz do zamykania pętli na izolatorach stojących lub na uchwycie odciągowym-kabłąkowym.
Złączki obciążalne mechanicznie, wykonane z aluminium (99,9%).
TABELA DOBORU ZŁĄCZEK DO PRZEWODÓW AL (AAAC)
| Typ | Przekrój znamionowy przewodu [mm2] | Liczba drutów AL | Średnica obliczeniowa przewodu [mm] | Wymiary złączki [mm] | Liczba karbów po jednej stronie | Wytrzymałość mechaniczna połączenia [>kN] | |||
| L | B | H | C | ||||||
| AL 16 | 16 | 7 | 5,13 | 110 | 1,7 | 12,0 | 6,0 | 3 | 2,7 |
| AL 25 | 25 | 7 | 6,39 | 120 | 1,7 | 14,4 | 6,0 | 3 | 4,1 |
| AL 35 | 35 | 7 | 7,56 | 140 | 1,7 | 17,0 | 6,0 | 3 | 5,5 |
| AL 50 | 50 | 7 | 9,00 | 190 | 1,7 | 20,0 | 6,0 | 4 | 7,5 |
| AL 70 | 70 | 19 | 10,85 | 210 | 1,7 | 23,7 | 6,0 | 4 | 10,4 |
