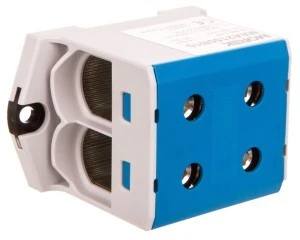

Złączka OTL150‑2 kolor niebieski 2xAl/Cu 25‑150mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA2150B10

Cena:
30 szt.
Wysyłka w 24h

Złącza OTL MOREK są złączami uniwersalnymi zarówno pod kątem aplikacji (energetyka, przemysł, instalacje mieszkaniowe), jak i pod kątem materiału, z jakiego wykonana jest żyła przewodu (drut lub linka, przewody sektorowe sztywne i wielodrutowy). Dzięki specjalnej technologii ocynowania umożliwiają wygodne i bezpieczne podłączenie przewodów wykonanych zarówno z miedzi jak również z aluminium, bez potrzeby stosowania jakichkolwiek adapterów Cu/Al, specjalnych końcówek bimetalicznych i innych. Przewody są podłączane bezpośrednio do zacisków, a specjalna pasta kontaktowa aplikowana już na etapie produkcji zapewnia ochronę miejsca styku elektrycznego. Zastosowanie past na etapie produkcji sprawia, że zaciski OTL są gotowe do użytku natychmiast po wyjęciu z opakowania. Uniwersalność zastosowania gwarantuje napięcie znamionowe do 1 000V AC/ 1500V DC, natomiast obudowa z materiału w klasie palności V0 zgodnie z UL94) czyni te złącza bezpiecznymi w eksploatacji. Co jednak najistotniejsze, złącza OTL są przystosowane do wszystkich aplikacji przemysłowych, dzięki rygorystycznym testom na zgodność ze standardami IEC/EN 60947 oraz przede wszystkim IEC/EN 61238-1:2003. Każda złączka OTL przechodzi testy mechaniczne oraz rygorystyczne testy obciążeniowe i zwarciowe, czego wynikiem jest uzyskanie tzw. klasy zwarciowej A. Oznacza to, że złącza nadają się do aplikacji, gdzie występuje rozdział mocy oraz tam, gdzie zaciski wykorzystywane są jako główne zaciski zasilające w instalacjach narażonych na przeciążenia prądowe i zwarcia. Zgodnie z obowiązującymi przepisami, każde złącze elektryczne pełniące funkcję złącza głównego (zasilającego) czy też rozdzielczego musi być klasyfikowane zwarciowo i nosić oznaczenie "Klasa A".

Główne dane techniczne serii złącz uniwersalnych OTL:

  • Testowana zwarciowo Klasa zwarciowa A (Class A) możliwość zastosowania przed zabezpieczeniami.

  • Certyfikat EN 61238 potwierdzający możliwość stosowania z przewodami miedzianymi i aluminiowymi

  • Klasy palności V0 zgodnie z UL94

  • Napięcie znamionowe: 1 000V AC/ 1500V DC

  • Zgodność z normami EN 60947, EN 61238, certyfikat FI

  • Certyfikat UL 1059

  • Zakres przekroju od 16mm2 do 300mm2

  • Dostępne wersje kolorystyczne: szary, niebieski, żółto-zielony, czerwony, czarny

Dane techniczne

CN
85369010
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
25
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
25
Liczba zacisków na poziom
4
Szerokość / rozmiar rastra [mm]
51
Prąd znamionowy In [A]
320
Przekrój przyłączanego przewodu jednodrutowego [mm2]
150
Napięcie znamionowe [V]
1500
Pozycja połączenia
Z boku / boczny
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
150
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
150
Długość [mm]
84
Wysokość przy najniższym sposobie montażu [mm]
54
Liczba poziomów
1
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2]
150
Zakres temperatur pracy [°C]
90
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Kolor
Niebieski

Dane logistyczne

Ean
4744397014207
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.05
Wysokość opakowania [mm]
30
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
