Typ akcesorium = Złącze termopary
Do użytku z = Termopara typu K
Zastosowanie = Miniaturowe złącze liniowe

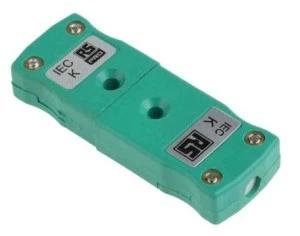

Wtyk miniaturowy z kodem kolorowym RS PRO IEC, wbudowany termowtyk i gniazdo. Z RS PRO para złączy termopary składająca się z miniaturowego wtyku termopary w linii i złącza gniazda termopary. Złącza termopary są idealne do podłączenia sondy termopary lub końcówek przewodów do przedłużacza lub kabli kompensacyjnych, a także do szybkiej, bezpiecznej i bezbłędnej wymiany istniejących termopar. Obudowy złączy są wykonane z wytrzymałego, szklanego tworzywa termoplastycznego, odpornego na uderzenia i odpornego na wysokie temperatury do 220°C. Zaciski wtyczki mają płaską konstrukcję i są polaryzowane, aby zapewnić dokładne połączenie przy połączeniu z gniazdem żeńskim. Obudowy tych miniaturowych złączy termopary są oznaczone kolorami IEC, a typ termopary jest wyraźnie wskazany z przodu, co ułatwia ich identyfikację. Co to jest złącze termopary?. Złącza termopary stanowią dokładny i wygodny sposób połączenia elementów pomiarowych temperatury. Dzięki tym złączom można utworzyć łańcuch od końcówki pomiarowej czujnika temperatury do komputera głównego lub miernika. Ważne jest, aby wszystkie elementy łańcucha były wykonane z tego samego materiału termopary, aby zapobiec jakiejkolwiek zmianie lub zniekształceniu oryginalnego sygnału. Aby to osiągnąć, złącza termopary mają styki wykonane z tego samego materiału, co termopara, które są używane do połączenia lub materiał kompensacyjny. Obudowa złącza posiada rodzaj termopary, na którym jest wyraźnie nadrukowany, a także jest oznaczona kolorami, aby ułatwić identyfikację. Złącze jest otwarte w górę, a przewody termopary są po prostu wkręcone na miejsce za pomocą dwóch zacisków śrubowych. Charakterystyka i zalety. styki wykonane ze stopów termopary lub materiału kompensacyjnego do dokładnego przesyłania sygnału Kolorowe oznaczenia IEC umożliwiają szybką i łatwą identyfikację Zlutowane styki ze stykami płaskimi zapewniające dokładne połączenie Wytrzymałe tworzywo termoplastyczne wykonane ze szkła Wytrzymałość wysokiej temperatury 220°C. Do stosowania z przewodami linkowymi lub litymi Akceptuje się kabel termopary o średnicy do 4 mm Proste złącze zaciskowe do szybkiego montażu biegunowość i typ termopary wyraźnie oznaczone na obudowach. Zastosowania. Miniaturowe wtyczki i gniazda są używane w każdym zastosowaniu, w którym termopary są instalowane, przedłużane lub wymieniane. Ich solidna konstrukcja sprawia, że miniaturowe złącza termopary są idealne do użytku nawet w najbardziej wymagających zastosowaniach pomiarowych temperatury. Akcesoria. Z tym gniazdem termopary można używać zacisku przewodu, patrz numer katalogowy ; 236-4104 236-4104
