Typ akcesorium = Złącze termopary
Do użytku z = Termopara typu J
Zastosowanie = Miniaturowe złącze panelowe

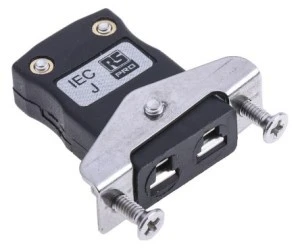

Konfekcjonowane w kolorze miniaturowe gniazdo mikrofonowe RS PRO IEC do montażu na panelu. Ze złącza RS PRO miniaturowe złącze termoelementu z gniazdem oznaczonym kolorem jest oznaczone zgodnie z IEC. Złącze żeńskie jest wyposażone w uchwyty ze stali nierdzewnej po obu stronach, dzięki czemu można je szybko i bezpiecznie przytwierdzić do panelu. To złącze termopary jest idealne do podłączenia sondy termopary lub końcówek przewodów do przedłużacza lub kabli kompensacyjnych, a także zapewnia szybki, bezpieczny i bezbłędnie sposób wymiany istniejących termoelementów. Obudowa złącza termopary jest wykonana z wytrzymałego, szklanego tworzywa termoplastycznego, odpornego na uderzenia i odpornego na wysokie temperatury do 220°C. Styki w tym złączu żeńskim są wyposażone w płaskie styki polaryzowane, co zapewnia dokładne połączenie. Obudowa oznaczona kolorami ma rodzaj termopary wyraźnie wskazany z przodu, aby ułatwić identyfikację. Co to jest złącze termopary?. Złącza termopary są dokładnym i wygodnym sposobem łączenia elementów pomiarowych temperatury. Dzięki tym złączom można utworzyć łańcuch od końcówki pomiarowej czujnika temperatury do komputera głównego lub miernika. Ważne jest, aby wszystkie elementy łańcucha były wykonane z tego samego materiału termopary, aby zapobiec jakiejkolwiek zmianie lub zniekształceniu oryginalnego sygnału. Aby to osiągnąć, złącza termopary mają styki wykonane z tego samego materiału, co termopara, które są używane do połączenia lub materiał kompensacyjny. Obudowa złącza posiada rodzaj termopary, na którym jest wyraźnie nadrukowany, a także jest oznaczona kolorami, aby ułatwić identyfikację. Przewody termopary są podłączone do gniazda, które można połączyć za pomocą miniaturowego złącza wtykowego termopary. Charakterystyka i zalety. Kontakty wykonane ze stopów termopary lub materiału kompensacyjnego w celu dokładnego przesyłania sygnału Kolorowe oznaczenia IEC umożliwiają szybką i łatwą identyfikację Akceptowane styki płaskich styków polaryzowanych zapewniają dokładne połączenia Wytrzymałe tworzywo termoplastyczne wykonane ze szkła Wsporniki ze stali nierdzewnej zapewniają szybkie i pewne mocowanie do płata W pełni zamknięte końcówki z uszczelnieniem portu przewodu Wytrzymałość wysokiej temperatury 220°C. Do stosowania z przewodami linkowymi lub litymi biegunowość i typ termopary wyraźnie oznaczone na obudowach. Zastosowania. Miniaturowe złącza termoelementu są używane w każdym zastosowaniu, w którym termopary są zainstalowane, przedłużone lub wymienione. Ich wytrzymała konstrukcja sprawia, że miniaturowe złącza gniazdowe są idealne nawet do najbardziej wymagających zastosowań pomiarowych temperatury. Akcesoria. Aluminiowe płyty czołowe są dostępne do użytku z tymi złączami termopary montowanych na panelu Liczba akcji ; 611-8191 611-8191 (2-drogowa) Liczba akcji ; 611-8214 611-8214 (4-drożna) Liczba akcji ; 611-8206 611-8206 (8-drożna) Liczba akcji ; 611-8220 611-8220 (12-drożna) Dostępny jest również zacisk kabla, patrz numer katalogowy ; 236-4104 236-4104
