Typ akcesorium = Złącze termopary
Do użytku z = Termopara typu E
Zastosowanie = Miniaturowe złącze liniowe

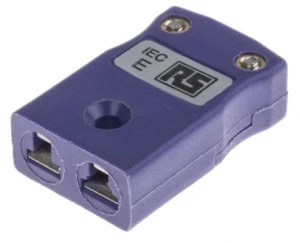

Konektory miniaturowe z wbudowanym gniazdem termopary RS PRO IEC z kolorowym oznaczeniem kodowym. Ze złącza RS PRO miniaturowe złącze gniazda termopary linii, które jest oznaczone kolorami zgodnie ze specyfikacją IEC. Gniazdo termopary jest idealne do podłączenia sondy termopary lub końcówek przewodów do przedłużacza lub kabli kompensacyjnych. To gniazdo żeńskie zapewnia także szybki, bezpieczny i bezbłędnie działający sposób wymiany istniejących termopar. Obudowa gniazda wykonana jest z wytrzymałego, szklanego tworzywa termoplastycznego, odpornego na uderzenia i odpornego na wysokie temperatury do 220°C. Końcówki złącza gniazdowego są przystosowane do styków płaskich polaryzowanych, co zapewnia dokładne połączenie. Obudowa jest oznakowana barwnie IEC, a typ termopary jest wyraźnie oznaczony z przodu, co ułatwia identyfikację. Co to jest złącze termopary?. Złącza termopary stanowią dokładny i wygodny sposób połączenia elementów pomiarowych temperatury. Dzięki tym złączom można utworzyć łańcuch od końcówki pomiarowej czujnika temperatury do komputera głównego lub miernika. Ważne jest, aby wszystkie elementy łańcucha były wykonane z tego samego materiału termopary, aby zapobiec jakiejkolwiek zmianie lub zniekształceniu oryginalnego sygnału. Aby to osiągnąć, złącza termopary mają styki wykonane z tego samego materiału, co termopara, które są używane do połączenia lub materiał kompensacyjny. Obudowa złącza posiada rodzaj termopary, na którym jest wyraźnie nadrukowany, a także jest oznaczona kolorami, aby ułatwić identyfikację. Złącze jest otwarte w górę, a przewody termopary są po prostu wkręcone na miejsce za pomocą dwóch zacisków śrubowych. Miniaturowe złącze gniazda termopary można połączyć ze miniaturowym złączem wtykowym termopary. Charakterystyka i zalety. Końcówki wykonane ze stopów termopary lub materiału kompensacyjnego do dokładnego przesyłania sygnału Kolorowe oznaczenia IEC umożliwiają szybką i łatwą identyfikację Akceptowane styki płaskich styków polaryzowanych zapewniają dokładne połączenia Wytrzymałe tworzywo termoplastyczne wykonane ze szkła Wytrzymałość wysokiej temperatury 220°C. Do stosowania z przewodami linkowymi lub litymi Akceptuje się kabel termopary o średnicy do 4 mm Proste złącze zaciskowe do szybkiego montażu biegunowość i typ termopary wyraźnie oznaczone na obudowach. Zastosowania. Miniaturowe gniazda są używane w każdym zastosowaniu, w którym termoelementy są zainstalowane, rozszerzone lub wymienione. Ich solidna konstrukcja sprawia, że miniaturowe złącza termopary są idealne do użytku nawet w najbardziej wymagających zastosowaniach pomiarowych temperatury. Akcesoria. Odpowiedni zacisk przewodu można znaleźć w magazynie o numerze katalogowym ; 236-4104 236-4104. W przypadku przelotki gumowej patrz numer katalogowy ; 666-7365 666-7365
