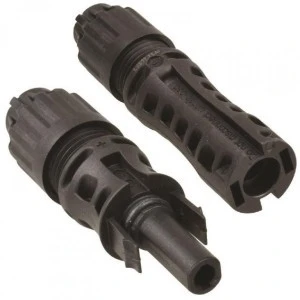

Oryginalne złącza kablowe MC4 (wtyk i gniazdo) nowej generacji przeznaczone do stosowania na kablu solarnym. Idealnie sprawdzą się w instalacjach fotowoltaicznych, m. in. do połączeń pomiędzy panelami.
Seria EVO2 jest całkowicie kompatybilna z standardowaymi złączami MC4, ale można je montować w instalacjach o napięciu 1500V. Dzięki nowej konstrukcji kontaktu elektrycznego oraz obudowy prąd nominalny jest prawie o 50% większy w porównaniu do odpowiadającego złącza MC4.
Prezentowane złącza posiadają certyfikaty TUV-Rheinland, UL, JET oraz stopień ochrony IP68 co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych.
Charakterystyka:
- Symbol: PV-KST4+KBT4-EVO
- Rodzaj: wtyk MC4 EVO2 + gniazdo MC4 EVO2
- Napięcie pracy: 1500V DC (IEC) / 1500V DC (UL)
- Prąd znamionowy: 45/53A (TUV) / 35/50A (UL)
- Przekrój przewodów: 4 - 6 mm² (12/10 AWG)
- Średnica przewodów: 6,4 - 8,4 mm
- Materiał styków: miedź platerowana cyną
- Izolacja: poliamid PA
- Temperatura pracy (TUV/UL): -40°C do +85°C
- Stopień ochrony: IP65 (cały czas) / IP68 (1 metr pod wodą przez 1 godzinę)
- Technologia MULTILAM o wysokiej stabilności długoterminowej, która zapewnia niezmiennie niską utratę wydajności przez cały okres użytkowania złącza
Produkty Stäubli Multi-Contact
Prezentowany konektor jest oryginalnym produktem szwajcarskiej firmy Stäubli Multi-Contact. Został wykonany z najlepszych możliwych komponentów, dzięki czemu cechuje się niezawodnością i wytrzymałością w każdych warunkach.
Tańsze zamienniki są produktami o widocznie niższej jakości oraz krótszej żywotności. Zastosowanie oryginalnego rozwiązania gwarantuje bezproblemowe i długie działanie całej instalacji fotowoltaicznej.
Jak rozpoznać oryginalne złącza MC4?
- Na obudowie wtyku (-) znajdują się wytłoczone napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".
- Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.
- Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC, oraz UR informujące o posiadanym amerykańskim certyfikacie UL.
Stopień ochrony IP65 / IP68 (EN60529)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
- ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 1 godzinę) - IP68
Certyfikaty i normy
Bardzo wysoka jakość produktu została potwierdzona następującymi certyfikatami:
- TUV-Rheinland wg normy IEC 62852:2014+A1 - R60098495
- UL według normy UL 6703 - E349713
- JET według IEC 61730-1:2004 - 1625-C4302-167
- Odporność na sole zawarte w powietrz stopień intensywności 6 - IEC 60068-2-52
- Odporność na amoniak zawarty w powietrzu (TUV) - Q60095359
- Klasa palności - UL94-VO
Dane techniczne:
- Producent: Stäubli Multi-Contact
- Symbol: PV-KST4-EVO 2/6II-UR + PV-KBT4-EVO 2/6II-UR
- Rodzaj: wtyk MC4 EVO2 + gniazdo MC4 EVO2
- Przekrój przewodu: 4 - 6 mm² (12 AWG - 10 AWG)
- Średnica przewodu: 6,4 - 8,4 mm
- Szerokość otworu zaciskania: 5,8 mm
- Wymiary wtyku (długość x średnica Ø): 71,4 x Ø18,8 mm
- Wymiary gniazda (długość x średnica Ø): 67,1 x Ø18,8 mm
- System złączy / styków: Ø 4 mm / MULTILAM
- Napięcie pracy (IEC 62852): 1500V DC
- Napięcie pracy (UL 6703): 1500 V DC
- Prąd znamionowy (IEC 62852): 45 A (4 mm²) / 53 A (6 mm²)
- Prąd znamionowy (UL 6703): 35 A (4 mm²) / 50 A (6 mm²)
- Napięcie próby: 16 kV 1500V DC
- Zakres temperatur dla otoczenia (TUV/UL): -40°C do +85°C
- Górna temperatura graniczna: 115°C
- Stopień ochrony: IP65 / IP68 @1h (w stanie połączenia)
- Kategoria przepięciowa / stopień zanieczyszczenia: CAT III / 3
- Klasa bezpieczeństwa: II
- Rezystancja styków w złączu: ≤ 0,2 mΩ
- Sposób zarabiania: zaciskanie
- Materiał wykonania styków: miedź platerowana cyną
- Izolacja: poliamid PA
