Złącze koncentryczne, 50, 38GHz, Żeńskie, męskie, Lutowane, Montaż na płytce drukowanej +165C ‑65C
- Producent:RS COMPONENTS
- Indeks producenta:1707009
- Indeks TIM:0001-00014-56444
- Kategoria:Adaptery i przejściówki
- Ocena:
Typ złącza koncentrycznego = Złącze SSMA
Typ montażu = Montaż na płytce drukowanej
Impedancja = 50
Metoda zakończenia = Lutowane
Typ obudowy = Prosty
Rozmiar = Standard
Przegroda czołowa = Nie
Częstotliwość pracy = 38GHz
Pokrycie obudowy = Złoto
Maksymalna temperatura robocza = +165°C
Materiał styków = Miedź berylowa
Pokrycie styku = Złoto

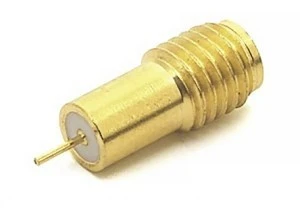

Jest to złącze gniazdowe SSMA do montażu na płytce drukowanej. Jest to złącze lutowane ze stykiem 0,016 cala. Złącza SSMA to mikrominiaturowe skręcane złącza radiowe, podobne do serii SMA, ale przeznaczone do półsztywnych kabli o mniejszej średnicy. Mimo mniejszych rozmiarów zapewniają powtarzalne parametry elektryczne od prądu stałego do 38 GHz.Impedancja: 50 Zakres częstotliwości: DC–38 GHz V.S.W.R: maks. 1,38 Wykończenie: pozłacany styk środkowy i korpus Zapoznać się z instrukcją zalecanego montażu CM-03
