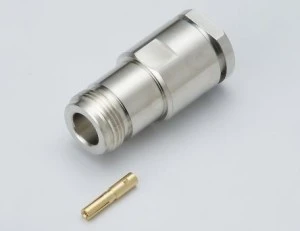

Złącze koncentryczne, 50, 11GHz, Męski, Lutowane, Montaż na kablu +85C ‑40C

Cena:
646 szt.
do 7 dni roboczych

Typ złącza koncentrycznego = Złącze N
Typ montażu = Montaż na kablu
Impedancja = 50
Metoda zakończenia = Lutowane
Typ obudowy = Prosty
Typ kabla = Belden 9913, LMR 400
Rozmiar = Standard
Częstotliwość pracy = 11GHz
Pokrycie obudowy = Brąz
Maksymalna temperatura robocza = +85°C
Materiał styków = Miedź berylowa
Pokrycie styku = Złoto

Jest to złącze gniazdowe proste typu N o niskiej wartości PIM, do montażu na kablu elastycznym. Odpowiednimi kablami dla tego złącza są BELDEN 9913 oraz LMR400. Sugerujemy, aby styk środkowy montować na przewodzie wewnętrznym poprzez lutowanie, a nakrętkę zacisnąć na kablu w celu zamocowania i zapewnienia przewodzenia. Rozmiar klucza wynosi 0,685 cala. Seria złączy o niskiej wartości PIM sprawdza się idealnie w zastosowaniach, w których prace projektowe wymagają niskiego poziomu PIM (pasywnych zniekształceń intermodulacyjnych). Złącza zaprojektowano z myślą o niskich stratach i ochronie przed wodą.Impedancja: 50 Zakres częstotliwości: DC–11 GHz V.S.W.R: maks. 1,1 przy 6 GHz Łączność bezprzewodowa/Wi-Fi/stacje bazowe GSM Odpowiedni kabel: LMRR400, 9913 Wykończenie: pozłacany styk środkowy i korpus powlekany brązem Zapoznać się z instrukcją zalecanego montażu CM-07

Dane techniczne

Typ montażu
Montaż na kablu
Impedancja
50Ω
Rozmiar
Standard
Pokrycie styku
Złoto
Typ kabla
Belden 9913, LMR 400
Typ obudowy
Prosty
Typ złącza koncentrycznego
Złącze N
Maksymalna temperatura robocza
+85°C
Częstotliwość pracy
11GHz
Materiał styków
Miedź berylowa
Pokrycie obudowy
Brąz
Metoda zakończenia
Lutowane

Dane logistyczne

Ean
5056279086455
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
