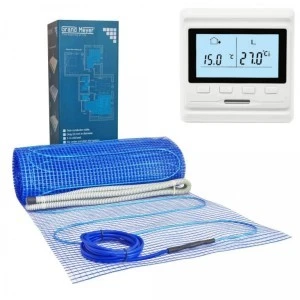

Zestaw grzewczy 270W Mata 1,5m2 (3x0,5m) THM180‑015 + termostat HW500 GRAND MEYER

Zestaw grzewczy składający się z:

• Dwurdzeniowa mata elektryczna Grand Meyer THM180
• Termostat podłogowy HW500

do ogrzewania podłogowego został zaprojektowany z myślą o efektywnym i wygodnym ogrzewaniu pomieszczeń różnego rodzaju.

Doskonale sprawdza się zarówno jako źródło ciepła w pomieszczeniach o niższej temperaturze (takich jak balkony, partery czy ogrody zimowe), jak i jako główne ogrzewanie.

Najczęściej jest stosowana pod płytkami ceramicznymi, mocowana za pomocą kleju do płytek.

Dane techniczne maty grzewczej:

• Producent: Grand Meyer
• Rodzaj kabla: dwurdzeniowy ekranowany
• Zasilacz: ~230V
• Moc właściwa przy napięciu znamionowym: 180 W/m²
• Maksymalna temperatura pracy: +90⁰С
• Minimalna temperatura instalacji: -10⁰С
• Zewnętrzna średnica kabla: 3,6 mm
• Grubość maty: 3,8 mm
• Szerokość siatki maty: 50 cm
• Przewód instalacyjny zasilający matę grzewczą: 3,0m, PCV 3x1,0mm2
• Kolor podłączonych przewodów brązowy: faza (L), niebieski - zero (N), żółto-zielony - "masa" (PE)

Dane techniczne termostatu:

• Producent: Grand Meyer
• Zasilacz: ~230V (-15%, +10%), 50Hz
• Przełączany prąd/moc: 16 A / 3,6 kW
• Moc pobierana przez regulator przy wyłączonym obciążeniu, nie więcej: 2 W
• Zasada regulacyjna: Wł. / Wył
• Przekaźnik wyjściowy: wleczenie
• Temperatura robocza: od -5⁰С do +50⁰С
• Czujniki temperatury: Wbudowane i zewnętrzne
• Granice kontroli temperatury: od +5⁰С do +95⁰С (fabrycznie od +5⁰С do +35⁰С)
• Histereza (konfigurowalna): od 0,5⁰С do 10⁰С
• Rezystancja czujnika zdalnego: 10kOhm przy +25⁰С
• Długość kabla łączącego czujnik zdalny: 3m
• Funkcja ochrony przed zamarzaniem: Tak
• Tryb programowania: 5+2/6+1/7 dni
• Materiał korpusu: Samogasnące PCV
• Stopień ochrony: IP20
• Wymiary montażowe: 90x86x43mm
• Kolor korpusu: Biały
• Waga: 142g
• Atestowany: СЕ, ЕАС

W zestawie:

• Mata grzewcza THM180
• Termostat podłogowy HW500
• Rura karbowana z samogasnącego PVC z wtyczką do czujnika temperatury
• Instrukcja instalacji systemu
• Karta gwarancyjna

Charakterystyka termostatu podłogowego:

Programowalny regulator temperatury o nowoczesnej konstrukcji przeznaczony do sterowania systemem ogrzewania podłogowego. Oferuje tryb programowalny i ręczny, z możliwością ustawienia harmonogramu tygodniowego w konfiguracjach 5+2, 6+1 lub 7 dni.

Posiada funkcję zapamiętywania ustawień po zaniku zasilania. Wyposażony jest w wbudowany czujnik temperatury oraz zewnętrzny czujnik NTC o długości 3 metrów.

HW-500 steruje ogrzewaniem na podstawie odczytów z czujnika temperatury podłogi lub wbudowanego czujnika temperatury powietrza, a także może działać w oparciu o kombinację obu tych czujników. Regulator ten jest przeznaczony do montażu podtynkowego w puszce montażowej.

Budowa przewodu grzejnego:

1. Linki grzejne ze stopów CuNi, CuCr, NiCr w zależności od rezystancji.
2. Izolacja wewnętrzna wykonana z żaroodpornego ekstrudowanego FEP.
3. Ekran z folii aluminiowej.
4. Żyła drenażowa wykonana z linkowych drutów Al-Mg.
5. Izolacja zewnętrzna z polichlorku winylu modyfikowanego PVC o podwyższonej odporności cieplnej.

Budowa maty grzejnej:

6. Siatka z włókna szklanego syntetycznego o szerokości 50 cm.

7. Miejsce splatania przewodu

8. Przewód zimny o długości 3,0m (PVC 3×1,0mm2).

A. Grubość przewodu grzejnego wynosi zaledwie 3,6 mm, co pozwala na zastosowanie minimalnej grubości kleju do płytek.

B. Przewód grzejny jest bezpiecznie wszyty w ultracienką i wytrzymałą syntetyczną siatkę o grubości zaledwie 0,2 mm, która nie odkształca się podczas układania.
