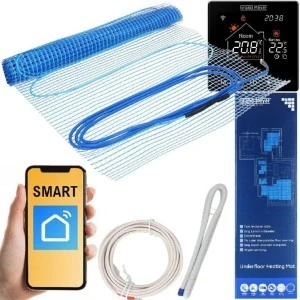

Zestaw grzewczy składający się z:
- Dwurdzeniowa mata elektryczna Grand Meyer THM180
- Termostat podłogowy SN-20
do ogrzewania podłogowego został zaprojektowany z myślą o efektywnym i wygodnym ogrzewaniu pomieszczeń różnego rodzaju.
Doskonale sprawdza się zarówno jako źródło ciepła w pomieszczeniach o niższej temperaturze (takich jak balkony, partery czy ogrody zimowe), jak i jako główne ogrzewanie.
Najczęściej jest stosowana pod płytkami ceramicznymi, mocowana za pomocą kleju do płytek.
Dane techniczne maty grzewczej:
- Producent: Grand Meyer
- Rodzaj kabla: dwurdzeniowy ekranowany
- Zasilacz: ~230V
- Moc właściwa przy napięciu znamionowym: 180 W/m²
- Maksymalna temperatura pracy: +90⁰С
- Minimalna temperatura instalacji: -10⁰С
- Zewnętrzna średnica kabla: 3,6 mm
- Grubość maty: 3,8 mm
- Przewód instalacyjny zasilający matę grzewczą: 3,0m, PCV 3x1,0mm2
- Kolor podłączonych przewodów brązowy: faza (L), niebieski - zero (N), żółto-zielony - "masa" (PE)
Dane techniczne termostatu:
- Producent: Grand Meyer
- Zasilacz: ~230V (-15%, +10%), 50Hz
- Przełączany prąd / moc: 16 A / 3,6 kW
- Moc pobierana przez regulator przy wyłączonym obciążeniu, nie więcej: 2 W
- Zasada regulacyjna: Wł. / Wył
- Przekaźnik wyjściowy: wleczenie
- Temperatura robocza: od -5⁰С do +50⁰С
- Czujniki temperatury: Wbudowane i zewnętrzne
- Granice kontroli temperatury: od +5⁰С do +95⁰С (fabrycznie od +5⁰С do +35⁰С)
- Histereza (konfigurowalna): od 0,5⁰С do 10⁰С
- Rezystancja czujnika zdalnego: 10kOhm przy +25⁰С
- Długość kabla łączącego czujnik zdalny: 3 m
- Funkcja ochrony przed zamarzaniem: Tak
- Tryb programowania: 5+2/6+1/7 dni
- Ustawienia sieci Wi-Fi: 802.11b/g/n, 2,4 GHz
- Kompatybilność aplikacji mobilnej: Androida, iOSa
- Materiał korpusu: Samogasnące PCV
- Stopień ochrony: IP20
- Wymiary montażowe: 86 x 86 x 46mm
- Kolor: Czarny
- Waga: 255 g
- Atestowany: СЕ, ЕАС
W zestawie:
- Mata grzewcza THM180
- Termostat podłogowy SN-20
- Rura karbowana z samogasnącego PVC z wtyczką do czujnika temperatury
- Instrukcja instalacji systemu
- Karta gwarancyjna
Charakterystyka termostatu podłogowego:
Ten zaawansowany regulator temperatury z obsługą Wi-Fi, dedykowany do zarządzania ogrzewaniem podłogowym, cechuje się elegancką, szklaną obudową oraz monochromatycznym wyświetlaczem, co sprawia, że doskonale komponuje się z nowoczesnymi wnętrzami.
Urządzenie automatycznie utrzymuje ustawioną temperaturę podłogi, korzystając z dołączonego czujnika temperatury lub wbudowanego czujnika temperatury powietrza, albo ich kombinacji.
Termostat dostępny jest w kolorze czarnym i został zaprojektowany do montażu podtynkowego w standardowej puszce montażowej. Dodatkowo, regulator oferuje funkcję prognozy pogody, prezentując informacje o słońcu, deszczu, chmurach czy śniegu.
Umiejscowienie zewnętrznego czujnika temperatury
Aby uzyskać zdalny dostęp do regulatora temperatury poprzez sieć Wi-Fi pobierz aplikację mobilną Smart Life dostosowaną do naszego termostatu. Aplikacja jest dostępna w Google Play na Androida i App Store na iOS.
Budowa przewodu grzejnego:
- Linki grzejne ze stopów CuNi, CuCr, NiCr w zależności od rezystancji.
- Izolacja wewnętrzna wykonana z żaroodpornego ekstrudowanego FEP.
- Ekran z folii aluminiowej.
- Żyła drenażowa wykonana z linkowych drutów Al-Mg.
- Izolacja zewnętrzna z polichlorku winylu modyfikowanego PVC o podwyższonej odporności cieplnej.
Budowa maty grzejnej:
6. Siatka z włókna szklanego syntetycznego o szerokości 50 cm.
7. Miejsce splatania przewodu
8. Przewód zimny o długości 3,0m (PVC 3×1,0mm2).
A. Grubość przewodu grzejnego wynosi zaledwie 3,6 mm, co pozwala na zastosowanie minimalnej grubości kleju do płytek.
B. Przewód grzejny jest bezpiecznie wszyty w ultracienką i wytrzymałą syntetyczną siatkę o grubości zaledwie 0,2 mm, która nie odkształca się podczas układania.
