Najprostszy system grzania wody w bojlerach dostępny na rynku.

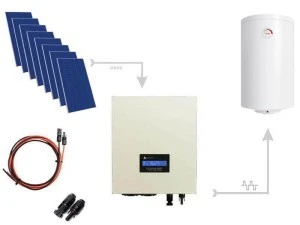

Zestaw składa się z 8 paneli monokrystalicznych o mocy 430W każdy, przetwornicy ECO Solar Boost MPPT-3000 3.5kW PRO oraz kompletnego okablowania o długości 25 metrów zakończonego z jednej strony złączami MC4 a z drugiej konektorami oczkowymi do przetwornicy.
System jest prosty, wymaga jedynie podłączenia 8 sztuk typowych paneli fotowoltaicznych o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.
Przetwornica ECO Solar Boost MPPT-3000 PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:
- napięcie systemu paneli PV
- prąd generowany przez panele PV
- moc oddawana na wyjściu
- całkowita energia wyprodukowana w dniu bieżącym
- całkowita energia wyprodukowana w dniu poprzednim
- całkowita wyprodukowana energia (mierzona od pierwszego włączenia)
Dodatkowo na wyświetlaczu prezentowane są w formie komunikatów tekstowych bieżące zdarzenia oraz wykryte nieprawidłowości.
Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.
Maksymalna moc sytemu to 3.5kW, przetwornica posiada wyjście priorytetowe numer "1" oraz wyjście zależne numer "2".
Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.
UWAGA ! Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.
Zestaw zawiera:
- 8 monokrystalicznych paneli PV 430W
- Przetwornica Solarna ECO Solar Boost MPPT-3000 3.5kW PRO
- komplet przewodów 25 metrów ze złączami
- instrukcję instalacji
Dane techniczne:
SOLARNA PRZETWORNICA NAPIĘCIA ECO Solar Boost MPPT-3000 PRO
- Napięcie wejściowe [VDC]: 120 do 350 (VDC)
- Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
- Moc maksymalna: 3.5 kW
- Funkcja MPPT: TAK
- Połączenie paneli PV: Szeregowe, lub szeregowo równoległe
- Przebieg napięcia na wyjściu: Modyfikowany sinus
- Wyjście VAC Nr 1: Priorytetowe
- Wyjście VAC Nr 2: Zależne
- Zabezpieczenie pod/nadnapięciowe: TAK
- Zabezpieczenie termiczne: TAK
- Zabezpieczenie przeciążeniowe: TAK
- Temperatura pracy: -25°C ~ +55°C
- Sprawność: >96%
- Chłodzenie: Aktywne
- Złącze zasilania: MC4
- Gniazdo wyjściowe 230V: 2 x E (z bolcem)
- Obudowa: Aluminium
- Stopień ochrony (IP): IP21
- Wymiary LxWxH [mm]: 320x272x96
- Waga [kg]: 3.25 kg
Panele w zestawie:
- Moc nominalna Pmax (W): 430W
- Wydajność modułu [%]: 21.5
- Ogniwa: Mono 60×180 mm N-type
- Wymiary modułu [mm]: 1722×1134×30
- Waga [kg]: 21.3
