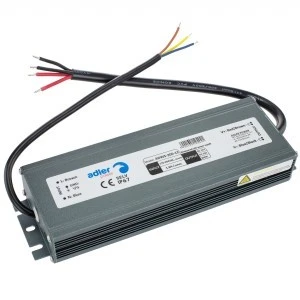

Stałonapięciowe zasilacze modułowe serii ADWS marki ADLER charakteryzują się niewielkimi wymiarami oraz płaską obudową co pozwala na montaż również w trudno dostępnych miejscach.
Każdy zasilacz został wyposażony w liczne układy zabezpieczeń zapewniających bezpieczną i bezawaryjną pracę. Zasilacz posiada stopień ochrony IP67, co zapewnia ochronę przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy).
Cechy:
- Wymiary: 228 x 72 x 32mm
- Waga: 1,1kg
- Zasilacz stałonapięciowy
- Europejski zakres wartości napięcia wejściowego
- Zabezpieczenia: zwarciowe, przeciążeniowe, termiczne
- Chłodzenie swobodnym obiegiem powietrza
- Ultra niski design
- Stopień ochrony IP67
IP67 (EN60529)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)
Specyfikacja elektryczna:
Wyjście:
- Napięcie znamionowe 12V
- Prąd znamionowy 25A
- Moc znamionowa 300W
- Stabilizacja UWY w zależności od zmian UWE ± 1%
- Stabilizacja UWY w zależności od zmian IWY ± 1%
- Tolerancja [3] ± 2%
- Tętnienia i szumy (max.) [2] 1.50VP-P
- Czas ustalania, narastania [4] 100ms, 50ms / 230VAC pod pełnym obciążeniem
- Czas podtrzymania (typ.) 27ms / 230VAC pod pełnym obciążeniem
Wejście:
- Zakres wartości napięcia 170 ÷ 264VAC
- Zakres częstotliwości napięcia 47 ÷ 63Hz
- Sprawność (typ.) 87%
- Prąd AC (typ.) 2.40A / 230VAC
Zabezpieczenia
Przeciążeniowe
- Zakres: 110 ÷ 180% prądu znamionowego
- Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
Zwarciowe
- Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
Termiczne
- Zakres: 110°C ± 10°C (detekcja przez IC)
- Typ: odcięcie napięcia wyjściowego. Powrót do normalnej pracypo odłączeniu i ponownym załączeniu napięcia wejściowego
Środowisko pracy
- Temperatura pracy -30°C ÷ 50°C (patrz. charakterystka obciążalności w zależności od temperatury otoczenia)
- Wilgotność pracy 20 ÷ 99% wilgotność względna(bez kondensacji)
- Temperatura i wilgotność składowania -40°C ÷ 80°C, 10 ÷ 99% wilgotność względna(bez kondensacji)
Normy bezpieczeństwa i kompatybilności elektromagnetycznej
- Normy bezpieczeństwa Zgodność z EN 61347-1, EN 61347-2-13, IP67
- trzymałość izolacji WE/WY: 1.5kVAC, WE/GND: 1.5kVAC, WY/GND: 0.5KVAC
- Normy emisji EMC Zgodność z EN55015
- Normy odporności EMC Zgodność z EN61547
- Prąd harmonicznych Zgodność z EN61000-3-3; EN61000-3-2
