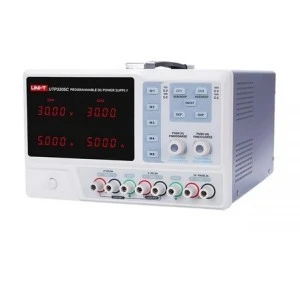

UTP3303C produkcji Unit to zasilacz laboratoryjny potrójny, czyli o 3 wyjściach napięcia. Dwa kanały wyjściowe CH1 i CH2 zasilacza UTP3303C są symetryczne i umożliwiają płynną regulację napięcia w zakresie od 0 do 30V i wydajnością prądową do 3A w każdym z tych kanałów. Regulacja napięcia i prądu w CH1 i CH2 jest niezależna tzn. w pierwszym kanale możemy ustawić wartość napięcia wyjściowego 6,70V natomiast w w drugim kanale CH2 30,0V. Maksymalna wydajność prądowa zasilacza UTP3303C w kanale CH1 i CH2 wynosi 3A w całym przedziale wartości napięcia wyjściowego. Laboratoryjny zasilacz UTP3303C umożliwia łączenie równoległe lub szeregowe wyjść CH1 i CH2 w celu uzyskania zwiększenia wydajności prądowej lub zwiększenia zakresu napięcia wyjściowego. Połączenie równoległe wyjść CH1 i CH2 zasilacza UTP3303C sumuje jego prąd wyjściowy co w praktyce daje nam przy tym połączeniu 6A maksymalnego prądu na wyjściu (3A z kanału CH1 + 3A z kanału CH2). W przypadku połączenia szeregowego CH1 i CH2 wydajność prądowa pozostaje na tym samym poziomie czyli 3A, natomiast wartości napięć z obu kanałów się sumują w otrzymujemy zasilacz z regulowanym napięciem na wyjściu od 0V do 60V. Trzecią możliwością połączenia niezależnych wyjść zasilacza UTP3303C jest uzyskanie napięcia symetrycznego: zacisk wyjściowy (-) CH1 łączymy z gniazdem wyjściowy (+) CH2: z tego połączenia powstaje nam obwód masy GND. W kanale CH1 mamy wolny zacisk (+) i mamy wyjście regulowanego napięcia dodatniego od 0 do 30V. W kanale CH2 mamy wolny zacisk (-) i jest tam wyjście napięcia ujemnego, które możemy analogicznie regulować w zakresie od 0V do -30V. Podwójne, symetryczne napięcie wykorzystywane jest min. w technice analogowej do zasilania wzmacniaczy operacyjnych, wzmacniaczy mocy. CH3 to trzecie wyjście zasilacza UTP3303C nieregulowane o stałej wartości napięcia 5V i wydajności prądowej do 3A. Może być wykorzystane do wielu urządzeń i modułów elektronicznych. Konstrukcja zasilacza UTP3303C jest oparta na transformatorze co zapewnia jego bardziej stabilną i bezawaryjną pracę w stosunku do konstrukcji opartych na przetwornicy impulsowej. Zasilacz UTP3303C jest wyposażony w cztery wyświetlacze LED siedmio-segmentowe świecące w kolorze czerwonym.
UTP3303C to nowoczesna konstrukcja zasilacza liniowego z dodatkowym interfejsem szeregowym USB i RS232 pozwalająca na kontrolę parametrów z poziomu komputera. W manualu dostępne są komendy sterujące.
PARAMETRY GŁÓWNE
Kanał 1/kanał 2
Napięcie wyjściowe: 0 ~ 30 V
Natężenie prądu wyjściowego: 0 ~ 5 A
Moc wyjściowa: 315 W
Stabilizacja:
• Napięcie wyjściowe: <0,01%+5 mV
• Natężenie prądu wyjściowego: <0,1%+10 mA
Liniowość regulacji:
• Napięcie wyjściowe: <0,01%+3 mV
• Natężenie prądu wyjściowego: <0,1%+3 mA
Rozdzielczość:
• Napięcie wyjściowe: 10 mV
• Natężenie prądu wyjściowego: 1 mA
Dokładność pomiaru (25oC ±5oC):
• Napięcie wyjściowe:< 0,5%+20 mV
• Natężenie prądu wyjściowego: <0,5%+10 mA
Stabilizacja napięcia przy połączeniu szeregowym/równoległym wyjść: =<0,1%+0,1 V
Tętnienia (20 Hz ~ 20 MHz):
• Napięcie wyjściowe: =< 2 mV rms
• Natężenie prądu wyjściowego: =< 3 mA rms
Opóźnienie narastania napięcia: =<100 ms (10% nastawionej wartości)
Współczynnik temperaturowy napięcia wyjściowego: <=150 ppm
Współczynnik temperaturowy natężenia prądu wyjściowego: <=150 ppm
Kanał 3 (pomocniczy)
Napięcie wyjściowe: 5 V ±50 mV
Stabilizacja napięcia wyjściowego: ±50 mV
Natężenie prądu wyjściowego: 3 A
CECHY OGÓLNE
Porty: USB, RS-232
Zasilanie: AC 100 V/120 V/220 V/230 V ±10%, 50 Hz/60 Hz
Wyświetlacz: poczwórny wyświetlacz LED
Wymiary: 252 x 135 x 370 mm
Waga: 9,1 kg
Akcesoria: Przewody pomiarowe, przewód USB, płyta CD
