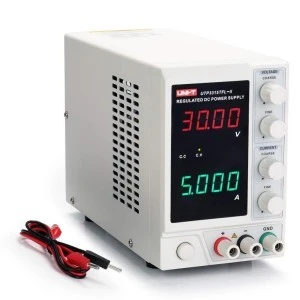

UTP3315TFL-II produkcji Unit to zasilacz laboratoryjny z jednym wyjściem regulowanego napięcia stałego DC w zakresie od 0V do 30,00V. Regulacji napięcia wyjściowego możemy dokonujemy płynnie przy pomocy potencjometrów. Wydajność prądowa czyli maksymalny prąd wyjściowy to 5A w całym przedziale napięć wyjściowych. Maksymalna moc wyjściowa wynosi 150W. Czyli praktycznie bez względu czy mamy ustawione napięcie wyjściowe 3,3V lub 5,0V lub nawet maksymalne 30V to zasilacz w razie potrzeby do 5A do zasilanego odbiornika. Zasilacz laboratoryjny ma uniwersalne zastosowanie przy zasilaniu urządzeń i modułów elektronicznych. Zasilacz UTP3315TFL-II wykorzystywany z powodzeniem wykorzystywany przez hobbystów, elektroników amatorów jak także przy pracach w laboratoriach, serwisach warsztatach. Zasilacz UTP3315TFL-II jest wyposażony w dwa wyświetlacze LED siedmio-segmentowe świecące w kolorze czerwonym dla napięcia (woltomierz), oraz zielonym dla padu wyjściowego (amperomierz).
dane techniczne:
-
zasilacz laboratoryjny UTP3315TFL-II produkcji Unit
-
konstrukcja liniowa na transformatorze
-
zasilacz o pojedynczym napięciu wyjściowym
-
potencjometry do płynnej regulacji napięcia wyjściowego
-
regulacja napięcia: od 0,00 do 30,00V
▶ woltomierz: wyświetlacz napięcia wyjściowego
▶ rozdzielczość wskazań (ustawienia) napięcia wyjściowego: 10mV = 0,01V
▶ wyświetlacze LED w kolorze czerwonym
-
maksymalna wydajność prądowa: do 5A
▶ amperomierz wskazuje aktualnie płynący prąd z rozdzielczością: 1mA = 0,001A
▶ potencjometry do płynnej regulacji ograniczenia prądowego
▶ wyświetlacze LED w kolorze zielonym
-
praca w trybie C.V. (Constant Voltage -stabilizacja napięcia wyjściowego)
-
praca w trybie C.C. (Constant Current - stabilizacja prądu wyjściowego)
-
zabezpieczenie przed zwarciem i przeciążeniem
-
przystosowany do pracy ciągłej
-
chłodzenie - wentylator - praca ciągła
|
zasilacz DC regulowany laboratoryjny warsztatowy serwisowy
|
|
model
|
UTP3315TFL-II
|
|
zakres napięcia wyjściowego
|
0~30V
|
|
zakres prądu wyjściowego
|
0~5A
|
|
moc wyjścia
|
150W
|
|
regulacja obciążenia
|
CV0.01%+5mV
CC0.1%+10mA
|
|
dokładność (25℃±5℃)
|
napięcia
|
＜0.5%+20mV
|
|
prądu
|
＜0.5%+10mA
|
|
tętnienia i szumy
|
2mVrms
|
|
rozdzielczość regulacji parametrów wyjściowych
|
napięciowa CV: 10mV (typowa)
prądowa CC: 1mA (typowa)
|
|
niezawodność
|
MTBF(e): 2000 godzin
|
|
rodzaj wyświetlacz
|
podwójny wyświetlacz LED: napięcie i prąd
|
|
funkcja
|
automatyczna konwersja stałego napięcia i prądu z ochroną ograniczenia prądu
|
|
ogólna charakterystyka
|
|
zasilanie
|
napięcie wejściowe: 110V/220V ±5% AC
częstotliwość: 50Hz/60Hz
|
|
kolor
|
biały z szarym
|
|
waga
|
4kg
|
|
wymiary
|
105mm x 165mm x 249mm
|
|
wyposażenie
|
przewód zasilający, przewody wyjściowe banan-krokodyl
|
