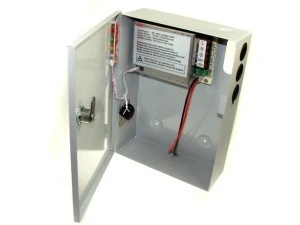

Zasilacz impulsowy w metalowej obudowie zamykanej na kluczyk.
Możliwość podłączenia akumulatora 12V 7Ah, który zapewni wielogodzinną pracę systemu alarmowego w razie braku zasilania
Zasilacz posiada układ automatycznego ograniczenia prądu ładowania akumulatora
Zastosowanie:
-Zasilanie kamer CCTV
-Zasilanie urządzeń instalacji Access Control zgodnych ze specyfikacją zasilacza
-Zasilanie innych urządzeń zgodnych ze specyfikacją zasilacza
Może zasilać 1 kamerę 5A, a po zastosowaniu listwy montażowej z rozgałęzieniem zasilania można podłączyć więcej kamer o łącznym poborze prądu 5A
Możliwość zawieszenia zasilacza na ścianie.
Specyfikacja:
Ilość wyjść: 1
Napięcie wejściowe: AC190-265V 50-60Hz
Napięcie wyjściowe: 11-14V
Prąd wyjściowy: I(Max)=5A
Pojemność akumulatora: 12V 7Ah
Sprawność: >85%
Wymiary: 265x195x75mm
Waga:1,4kg
Zasilacz posiada wyjścia alarmowe (są to trzy kable czerwony-OAC, biały-LE i czarny-uziemienie), pod które można podłączyć urządzenie alarmowe sygnalizujące pracę zasilacza np.:
- Komputer (który w razie zdarzenia wyświetli odpowiedni alert)
-Centralę alarmową
-Syrenę alarmową
-Lampę alarmową
-Moduł powiadomienia SMS (w razie zdarzenia na numer właściciela zostanie wysłany SMS)
Itp.
Wyjście alarmowe sygnalizuje następujące stany pracy zasilacza:
A.
Stan: Zasilanie AC pracuje poprawnie i podłączony akumulator pracuje poprawnie
Wyjście OAC (kabel czerwony) : niskonapięciowe <3V
Wyjście LE (kabel biały) niskonapięciowe <3V
B.
Stan: Brak zasilania AC, zasilacz przechodzi w tryb zasilania akumulatorowego
Wyjście OAC (kabel czerwony): wysokonapięciowe >5V (max. obciążenie wyjścia 15mA)
Wyjście LE (kabel biały): niskonapięciowe <3V
C.
Stan: Przy zasilaniu akumulatorowym, napięcie akumulatora wynosi poniżej 11V +/- 0,3V
Wyjście OAC (kabel czerwony): wysokonapięciowe >5V (max. obciążenie wyjścia 15mA)
Wyjście LE (kabel biały): wysokonapięciowe >5V (max. obciążenie wyjścia 15mA)
D.
Przy zasilaniu akumulatorowym, jeśli napięcie akumulatora zejdzie poniżej 10,5V +/- 0,3V, zasilacz wyłączy się.
Obsługa:
-Upewnij się, że podłączasz zasilanie zgodne z podaną specyfikacją zasilacza.
-Zasilacz wykonany jest w pierwszej klasie izolacji do podłączenia uziemienia użyj przewodu 3-żyłowego
-Przy wszelkich instalacjach upewnij się że zasilacz jest wyłączony
-Podłącz zaciski akumulatora do kabli akumulatorowych: Czerwonego (+) i Czarnego (-) i przyciśnij przycisk „setup Battery”. Jeśli dioda DC output zapali się oznacza to, że zasilacz zasilany akumulatorowo pracuje prawidłowo, jeśli dioda DC output nie zapali się to sprawdź czy parametry akumulatora zgadzają się ze specyfikacją zasilacza.
-Urządzenie dostarcza stałe napięcie na wyjściu.
-Aby przetestować działanie zasilacza wyłącz zasilanie AC i sprawdź czy zasilacz zasilany z akumulatora pracuje stabilnie
UWAGA: Aby zapewnić bezpieczeństwo użytkowania akumulator wewnątrz zasilacza umieć pionowo (zaciskami do góry)
Zabezpieczenia:
Zabezpieczenie przeciwzwarciowe
Zabezpieczenie przeciwprzeciążeniowe
Zabezpieczenie przeciwprzepięciowe
Kontrola prądu ładowania akumulatora
Kontrola napięcia rozładowania akumulatora UVP
Skład zestawu:
-Zasilacz
-Kabel zasilający
-Kluczyki
