Zasilacz CCTV back up z kontrolą skrzynka 12V/10A‑

  • Indeks producenta:004080
  • Indeks TIM:0001-00020-00578
  • Ocena:
Cena:
11 szt.
Wysyłka w 24h

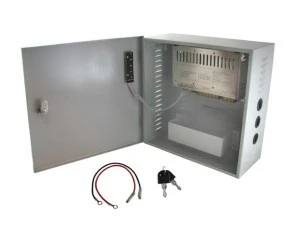

Zasilacz impulsowy w metalowej obudowie zamykanej na kluczyk.

Możliwość podłączenia akumulatora 12V 7Ah, który zapewni wielogodzinną pracę systemu alarmowego w razie braku zasilania

Zasilacz posiada układ automatycznego ograniczenia prądu ładowania akumulatora



Zastosowanie:

-Zasilanie kamer CCTV

-Zasilanie urządzeń instalacji Access Control zgodnych ze specyfikacją zasilacza

-Zasilanie innych urządzeń zgodnych ze specyfikacją zasilacza



Może zasilać 1 kamerę 10A, a po zastosowaniu listwy montażowej z rozgałęzieniem zasilania można podłączyć więcej kamer o łącznym poborze prądu 10A

Możliwość zawieszenia zasilacza na ścianie.



Specyfikacja:

Ilość wyjść: 1

Napięcie wejściowe: AC190-265V 50-60Hz

Napięcie wyjściowe: 11-14V

Prąd wyjściowy: 10A (max.)

Pojemność akumulatora: 12V 7Ah

Sprawność: >85%

Wymiary: 203x163x74mm

Waga:1,2kg



Zasilacz posiada wyjścia alarmowe, pod które można podłączyć urządzenie alarmowe sygnalizujące pracę zasilacza np.:

- Komputer (który w razie zdarzenia wyświetli odpowiedni alert)

-Centralę alarmową

-Syrenę alarmową

-Lampę alarmową

-Moduł powiadomienia SMS (w razie zdarzenia na numer właściciela zostanie wysłany SMS)

Itp.



004082oac

(rys1. wyjścia alarmowe)

Wyjście alarmowe sygnalizuje następujące stany pracy zasilacza:

A.
Wyjście OAC: niskonapięciowe <3V
Wyjście LE niskonapięciowe <3V
Stan: Zasilanie AC pracuje poprawnie i podłączony akumulator pracuje poprawnie


B.
Wyjście OAC: wysokonapięciowe >5V (max. obciążenie wyjścia 15mA)
Wyjście LE niskonapięciowe <3V
Stan: Brak zasilania AC ( zapali się dioda „AC Failure”), zasilacz przechodzi w tryb zasilania akumulatorowego

acfailure

C.
Wyjście OAC: wysokonapięciowe >5V (max. obciążenie wyjścia 15mA)
Wyjście LE: wysokonapięciowe >5V (max. obciążenie wyjścia 15mA)
Stan: Przy zasilaniu akumulatorowym, napięcie akumulatora wynosi poniżej 11V +/- 0,3V, zapali się dioda ( zapali się dioda „Battery Undervoltage”) .

battery

D.

Przy zasilaniu akumulatorowym, jeśli napięcie akumulatora zejdzie poniżej 10,5V +/- 0,3V, zasilacz wyłączy się.



Obsługa:

-Upewnij się, że podłączasz zasilanie zgodne z podaną specyfikacją zasilacza.



-Zasilacz wykonany jest w pierwszej klasie izolacji do podłączenia uziemienia użyj przewodu 3-żyłowego



-Przy wszelkich instalacjach upewnij się że zasilacz jest wyłączony



-Podłącz zaciski akumulatora do wyjść B+ i B- i przyciśnij przycisk „setup Battery”. Jeśli dioda DC output zapali się oznacza to, że zasilacz zasilany akumulatorowo pracuje prawidłowo, jeśli dioda DC output nie zapali się to sprawdź czy parametry akumulatora zgadzają się ze specyfikacją zasilacza.

 004082b-

(rys2. Wyjścia B+ i B- do podłączenia akumulatora)

004082bat

(rys3. Przycisk SETUP BATTERY)

-Urządzenie dostarcza stałe napięcie na wyjściu.



-Aby przetestować działanie zasilacza wyłącz zasilanie AC i sprawdź czy zasilacz zasilany z akumulatora pracuje stabilnie



UWAGA: Aby zapewnić bezpieczeństwo użytkowania akumulator wewnątrz zasilacza umieć pionowo (zaciskami do góry)







Zabezpieczenia:

Zabezpieczenie przeciwzwarciowe

Zabezpieczenie przeciwprzeciążeniowe

Zabezpieczenie przeciwprzepięciowe

Zabezpieczenie przeciw przeładowaniu akumulatora

Zasilanie wyłącza się jeśli zasilanie akumulatorowe jest poniżej 10,5 +/0 3VDC



Skład zestawu:

-Zasilacz

-Kabel zasilający

-Kluczyki

Dane techniczne

stopień szczelności (IP)
20
Rodzaj zasilacza
Napięciowy
moc (W)
120
seria
CCTV back up
Napięcie wyjściowe (V)
12
Kod_producenta
4080

Dane logistyczne

Ean
5902216747135
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
