PTF-516R-PRO/PoE to zabezpieczenie przeciwprzepięciowe, dedykowane do skutecznej ochrony 16 kanałów sieci LAN do szybkości 100Mbit i podłączonych do niej urządzeń, zainstalowanych na zewnątrz budynków. Zalecany jest do mostów radiowych, kamer CCTV, sterowników automatyki i oświetlenia, montowanych na elewacjach budynków i innych nieuziemionych konstrukcjach. Duża wytrzymałość udarowa o wartości do 2kA dla każdej żyły przewodu z bezpośrednim odprowadzaniem ładunku do ziemi, zapobiega przed zniszczeniem elektroniki w wyniku zaindukowania się dużej energii w przewodach lub przy przeskoku iskry z innych instalacji lub okablowania.

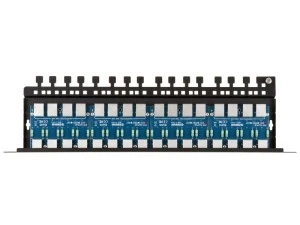

Kompletne zabezpieczenie składa się z czterech modułów PTF-54-PRO/PoE, zamontowanych w obudowie standardu RACK 19", które mogą być łatwo wymieniane na inne modele. Seria 5xx posiada znacznie lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych modeli, dzięki licznym symulacjom i strononym obwodom drukowanym. Nowa konstrukcja układów ochronnych toru PoE, zabezpiecza każdy z dostępnych standardów i pozwala przesyłać zasilanie o mocy do 60W.
Obudowa Rack wraz z elektroniką tworzą kompletny panel ochronny, wyposażony w gniazda RJ-45 po stronie chronionej oraz niechronionej, co ułatwia podłączenie do istniejących instalacji oraz skraca proces serwisowania. Opcjonalna pokrywa chroni elektronikę przed zabrudzeniem oraz przed przypadkowym uszkodzeniem a wypustki i otwory na opaski zaciskowe pozwalają na solidne zamocowanie przewodów.
Opcjonalne uchwyty kątowe LK-MOUNT służą do zamocowania panela pod kątem 45 stopni na tylnej szynie szafy Rack, co jest korzystne w przypadku stosowania rejestratorów NVR w instalacjach CCTV.
Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu LAN i odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest urządzenie wielokanałowe a po stronie urządzeń końcowych zabezpieczenia 1-kanałowe. Aby zrównoważyć wytrzymałość udarową całej linii LAN, po drugiej stronie przewodu należy zastosować ogranicznik nie niższy niż serii PRO lub EXT.
Ograniczników serii PRO nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) ze względu na małą wytrzymałość udarową ich obwodów drukowanych. Jako zakończeń przewodów LAN należy zastosować złącza typu Keystone oraz patchcordy z grubymi żyłami przewodów, najlepiej ekranowane kategorii 6.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów LAN
|
16
|
|
Możliwość rozbudowy
|
Nie, tylko wymiana na inne moduły
|
|
Obsługiwane typy sieci LAN
|
10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
|
|
Złącze wejściowe (przewód)
|
Gniazdo RJ-45, ekranowane
|
|
Złącze wyjściowe (urządzenie)
|
Gniazdo RJ-45, ekranowane
|
|
Rodzaje stosowanych przewodów
|
UTP / FTP kategorii 5, 5e i 6
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
2kA na każdą żyłę przewodu (14kA łącznie)
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/μs (linia-linia) UP C3
|
20V
|
|
Prąd wyładowczy (8/20µS, linia-linia ) Iimp
|
100A
|
|
Chronione Linie
|
1-2, 3-6
|
|
Pojemność (linia-linia) @1MHz
|
6-15pF
|
|
Pojemność (linia-ziemia) @1MHz
|
1-2pF
|
|
Rezystancja szeregowa
|
2,2Ω / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Ilość stopni ochronnych
|
2 (GDT, TVS)
|
|
Element odsprzęgający
|
Rezystor udarowy
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
58V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP
|
93V
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp
|
100A
|
|
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp
|
2kA
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
|
|
Straty mocy PoE na obwodach ochronnych
|
IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC
IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC
IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC
*) dane dla maksymalnego przewidzianego obciążenia
|
|
Cechy wspólne
|
|
Wymiary
|
480 x 41 x 130 (mm)
|
|
Zastosowanie
|
Ochrona urządzeń zainstalowanych na zewnątrz budynków
|
|
Sposób montażu
|
Montaż w szafie Rack 19"
|
|
Szczelność obudowy
|
nie dotyczy
|
|
Temperatura pracy
|
-30ºC~60ºC
|
