1-kanałowe zabezpieczenie LAN, przeznaczone do ochrony przeciwprzepięciowej sieci Gigabit Ethernet, kompatybilne ze standardami 1000Base-T i 1000Base-TX. Zawiera bezpośrednie odprowadzenie dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez dosyć często stosowanych elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na emitowanie lub absorbowanie zakłóceń elektromagnetycznych. Bardzo starannie zaprojektowane wielowarstwowe obwody drukowane, specjalny proces ich produkcji i nowoczesne komponenty, pozwoliły uzyskać znakomite parametry wymagane w okablowaniu kategorii 6.
Trzy stopnie ochronne z zastosowaniem technologii MOSFET skutecznie filtrują przepięcia przenikające przez okablowanie oraz wprowadzają dodatkowy bufor separujący w przypadku wystąpienia dużych potencjałów pomiędzy switchem LAN poszczególnymi punktami końcowymi. Technologia MOSFET obniża poziom potencjału jaki dociera do chronionego urządzenia (Poziom ochrony napięciowej UP) w czasie przepięcia do wartości, która jest niewiele wyższa od znamionowego napięcia pracy (Un). Uzyskanie takich parametrów jest niemożliwe w przypadku najczęściej stosowanych rozwiązań konwencjonalnych.
Niezależne obwody ochrony zasilania PoE, eliminują wzrost napięcia na pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń końcowych przed uszkodzeniem w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania są całkowicie neutralne dla każdego standardu PoE i chronią każdy z nich, włącznie z Hi PoE.

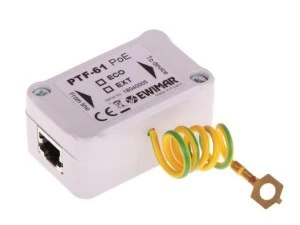

PTF-61-EXT/PoE przeznaczony jest do instalacji w pobliżu punktów końcowych sieci LAN takich jak: Komputery PC, sterowniki PLC, kamery IPC, transmitery radiowe, urządzenia internetu rzeczy. Wyposażony jest w obudowę wolnostojącą z możliwością przykręcenia do ściany. Do poprawnej pracy konieczne jest właściwe uziemienie zabezpieczenia za pomocą linii PE a najlepiej jak najkrótszego, wydzielonego punktu uziemienia. Należy również przestrzegać kierunkowego działania funkcji ochronnej opisanej w instrukcji obsługi i nie odwracać podłączeń urządzenia w instalacji LAN, co może spowodować jego niewłaściwe zadziałanie a nawet uszkodzenie.
Zabezpieczenie może być stosowane również po stronie switcha LAN, jednak w przypadku wielu kanałów zalecamy zastosowanie zabezpieczeń wielokanałowych serii PTU-6xx lub PF-6xx.
Specyfikacja techniczna
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów LAN
|
1
|
|
Obsługiwane standardy Ethernet
|
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
|
|
Zgodność z okablowaniem
|
Kategoria 5, 5e i 6
|
|
Złącze wejściowe (strona niechroniona)
|
Gniazdo ekranowane RJ-45
|
|
Złącze wyjściowe (strona chroniona)
|
Gniazdo ekranowane RJ-45
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maks. pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
2kA
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/µs (linia-linia) UP
|
<8V
|
|
Prąd wyładowczy (8/20µS, linia-linia ) Iimp
|
75A (2kA po zadziałaniu MOSFET)
|
|
Chronione Linie
|
1-2, 3-6, 4-5, 7-8
|
|
Pojemność (linia-linia) @1MHz
|
5pF
|
|
Pojemność (linia-ziemia) @1MHz
|
2-3pF
|
|
Element odsprzęgający
|
Bezpiecznik MOSFET
|
|
Rezystancja szeregowa
|
6? / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
57V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP
|
75V (po zadziałaniu MOSFET)
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp
|
73A (2kA po zadziałaniu MOSFET)
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maks. pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
2kA
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
Zgodny ze wszystkimi typami w tym Hi PoE
|
|
Cechy wspólne
|
|
Wymiary
|
65 x 30 x 40 (mm)
|
|
Zastosowanie
|
Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
|
|
Sposób montażu
|
Obudowa wolnostojąca, montaż na ścianie
|
|
Sposób uziemienia
|
Przewód
|
|
Szczelność obudowy
|
IP54
|
|
Temperatura pracy
|
-30oC~60oC
|
