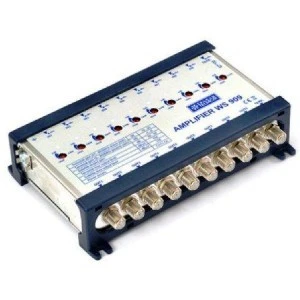

WS-909 to wzmacniacz dedykowany do 9-torowych instalacji multiswitchowych (HotBird + ASTRA). Urządzenie jest stosowane do wzmacniania sygnału magistrali multiswitchowej w sytuacji, gdy należy kaskadować dużą ilość multiswitchy lub istnieją bardzo duże odległości pomiędzy multiswitchami, multiswitchem a anteną satelitarną. Wzmacniacz posiada wbudowaną korekcję charakterystyki kabla (nachylenie charakterystyki 10dB). Niewątpliwą zaletą WS-909 jest bardzo wysoki maksymalny poziom wyjściowy wzmacniacza zarówno w torze SAT jak i TV naziemnej. Tak dobre parametry, pozwalają montować wzmacniacz w niewielkich odległościach od anteny SAT, bez ryzyka przesterowania.
Cechy produktu:
3-lata gwarancji,
niezależna regulacja wzmocnienia w torach SAT/ TER,
bardzo duże wzmocnienie 30dB (SAT), 20dB (TER),
możliwy wybór trybu pracy ACTIVE/ PASSIVE – tor TER,
przenoszenie napięcia zasilania (DC-Pass) od wyjść do wejść w torze SAT.
Przy budowaniu instalacji RTV/SAT opartej na kaskadzie multiswitchowej należy pamiętać o prawidłowym wyliczeniu bilansu energetycznego, aby prawidłowo dobrać moc obciążeniową zasilacza. Każdy multiswitch z rodziny TT-9/xx pobiera ok. 0,15A, wzmacniacz kaskadowy WS-909 ok. 1,1A, LNB Quatro ok. 0,25A. Jeżeli suma obciążeń elementów czynnych instalacji będzie wyższa niż 1,5A, wówczas chcąc uniknąć stosowania osobnych zasilaczy dla każdego z urządzeń, należy zastosować jeden zasilacz 12V/4A
Urządzenie może być zasilane napięciem 12-13V DC.
