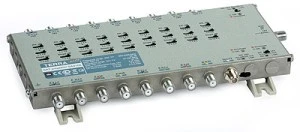

Wzmacniacz magistrali multiswitchowej SA-91DL R70911 przeznaczony jest do stosowania w zbiorczych systemach SMATV. Wyposażony w osiem wejść satelitarnych oraz jedno wejście DVB-T/Radio pozwala na wzmocnienie i wyrównanie poziomu sygnału dla każdej z par polaryzacja-pasmo (telewizja satelitarna) oraz telewizji naziemnej. Stosowany jest jako wzmacniacz międzystopniowy w wybranych punktach instalacji (zasilanie po liniach sygnałowych polaryzacji H ze wzmacniacza SA-91L) lub jako wzmacniacz wejściowy w przypadku, gdy do jego zasilenia wykorzystany zostanie zasilacz R71465.
Wzmacniacz magistrali multiswitchowej SA-91DL R70911 posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Do głównych zadań urządzenia należy:
wzmacnianie i wyrównanie poziomu sygnałów IF dla 8 par polaryzacja-pasmo,
wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego,
tłumienie sygnału LTE (pasmo > 790MHz)
kompensacja charakterystyki tłumienia przewodu koncentrycznego,
zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, czy inne wzmacniacze magistrali (w przypadku podłączenia zasilacza R71465),
odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A.
Zastosowanie wzmacniaczy SA-91L/91DL pozwala na budowę rozległych systemów multiswitchowych liczących nawet kilkaset gniazd. Regulacja poziomu sygnałów za pomocą przełączników zapewnia stabilność parametrów w czasie. Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
