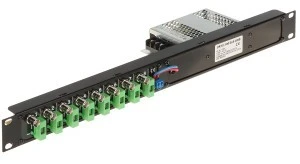

ZR12-100/G-8-UHD jest urządzeniem przeznaczonym do wygodnego i trwałego połączenia 8 przewodów koncentrycznych telewizji przemysłowej (np. typu YAP), oraz rozgałęzieniu zasilania z wysokiej jakości zewnętrznego zasilacza na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem topikowym, oraz posiada diodę LED informującą o jego przepaleniu. Przewody koncentryczne mocuje się przy pomocy mało stratnych zacisków śrubowych (zacisk żyły i ekranu przewodu).
Najważniejsze cechy urządzenia:
Dedykowane jest do aplikacji wykorzystujących standardy sygnału wideo: AHD, HD-CVI, HD-TVI, PAL.
Oszczędność miejsca w szafie Rack – gniazdo dystrybucyjne w jednym panelu 1U.
Niezawodna konstrukcja.
Łatwy montaż kabla koncentrycznego: zacisk żyły i ekranu przewodu łączy kabel z gniazdami BNC. 8 wyjść zasilania z ochroną przeciwzwarciową zabezpieczonych bezpiecznikami topikowymi 1A.
Każde wyjście posiada zieloną diodę LED, która świeci w trakcie normalnej pracy (brak świecenia oznacza przepalenie bezpiecznika topikowego).
Czerwona dioda LED (POWER) informuje o napięciu z zasilacza zewnętrznego.
Bardzo wysoki MTBF > 700 000h.
Dołączone śruby montażowe do mocowania w szafie Rack (SM-6/RACK).
SPECYFIKACJA
Rodzaj zasilacza: Impulsowy
Napięcie zasilania: wybierane przełącznikiem
90 V ... 132 V AC,
180 V ... 264 V AC
Napięcie wyjściowe: 12 V DC
Regulacja napięcia wyjściowego: 11.4 ... 13.2 V
Wydajność prądowa zasilacza: 8.5 A
Maksymalny prąd pojedynczego wyjścia: 1 A
Moc zasilacza: 102 W
Zabezpieczenia:
Przeciwzwarciowe
Przeciążeniowe
Przeciwprzepięciowe
Temperaturowe
MTBF (średni czas pomiędzy awariami): > 700000 h
Liczba wyjść wideo: 8 szt. Gniazdo BNC
Liczba wejść wideo: 8 szt. zaciski skręcane
Liczba wyjść zasilania: 8 szt. Zaciski kablowe
Standard:
AHD - 8 Mpx 4K UHD
HD-CVI - 8 Mpx 4K UHD
HD-TVI - 8 Mpx 4K UHD
CVBS - PAL / NTSC
Typ wkładek bezpiecznikowych: 8 x 1A/250V, 5/20mm, zwłoczne
Przeznaczenie diod LED:
czerwona "POWER" - informuje o napięciu zasilania (DC IN)
zielone "PWR LED" - informują o przepaleniu bezpiecznika (brak świecenia oznacza przepalenie bezpiecznika)
Maks. prąd:
150mA kamera - 98 metrów (R=3,4Ohm/100m)
150mA kamera - 60 metrów (R=5,5Ohm/100m)
650mA kamera + termostat - 22 metry (R=3,4Ohm/100m)
650mA kamera + termostat - 14 metrów (R=5,5Ohm/100m)
Montaż: Rack 19"
Obudowa: Metal
Kolor: Czarny
Temperatura pracy / wilgotność względna: -10 °C ... 55 °C / < 95 %
Waga: 0.69 kg
Wymiary: 483 x 44 x 122 mm
