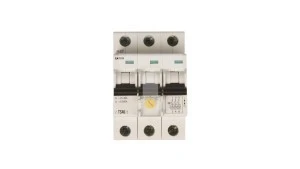

Wyłącznik taryfowy 3P 25‑40A Z‑TS40/3 266860

Cena:
24 szt.
Wysyłka w 24h
Wyłącznik taryfowy 3-biegunowy jest częścią aparatury modułowej, którą stosuje się w rozdzielnicach i złączach. Urządzenie powstało na bazie wyłączników nadprądowych, przez co stanowi skuteczną ochronę przed przeciążeniem oraz zwarciem. Głównym zastosowaniem wyłącznika jest zabezpieczenie przedlicznikowe pozwalające tym samym na ograniczenie poboru mocy przez użytkowników. Aparat został wyposażony w nastawny wyzwalacz termiczny dający możliwość ustawienia wartości prądu, która odpowiada mocy przyłączeniowej danego odbiorcy. Zmiana mocy przyłączeniowej wymaga jedynie zmiany nastawy wyzwalacza bez konieczności wymiany całego aparatu. Nastawa wyzwalacza przeciążeniowego w wyłączniku taryfowym jest w zakresie od 25 A do 40 A, a nastawa bezzwłocznego wyzwalacza zwarciowego znajduje się w przedziale od 320 A do 500 A. Ponadto, znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, AC wynosi 6 kA, a znamionowy prąd ciągły jest równy 40 A. Wskaźnik stanu ustawienia styków zlokalizowany na czole aparatu jest dobrze widoczny i w prosty sposób przekazuje użytkownikowi informację, czy jest on załączony czy nie. Co więcej, pokrętło wyzwalacza jest pod osłoną i może być zaplombowane. Wyłącznik z serii Z-TS jest dopasowany wymiarowo do pozostałych aparatów modułowych producenta EATON ELECTRIC.

Dane techniczne

CN
85365080
Sposób wyzwalania
Termomagnetyczny
Ze zintegrowanym wyzwalaczem podnapięciowym
Czułość na zanik fazy
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
6
Liczba biegunów
3
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od
320
Zakres nastawy wyzwalacza przeciążeniowego [A] od
25
PKWiU
27.33.11.0 8
Ze zintegrowanym stykiem pomocniczym
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Stopień ochrony (IP)
IP20
Znamionowy prąd ciągły Iu [A]
40
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do
500
Zakres nastawy wyzwalacza przeciążeniowego [A] do
40

Dane logistyczne

Ean
4015082668600
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.38
Wysokość opakowania [mm]
55
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
