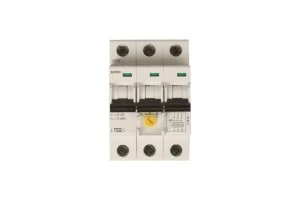

Wyłącznik taryfowy 3P 20‑32A Z‑TS32/3 266859

Cena:
15 szt.
Wysyłka w 24h
Wyłącznik taryfowy służy jako zabezpieczenie przedlicznikowe, które jednocześnie stanowi pewną ochroną przed przeciążeniem oraz zwarciem. Urządzenie znajduje swoje zastosowanie w budownictwie mieszkaniowym, gdzie jest instalowane w rozdzielnicach lub złączach. Pozwala na ograniczenie poboru mocy przez użytkowników. Główną cechą aparatu jest zainstalowany wyzwalacz termiczny umożliwiający ustawienie wartości prądu, która odpowiada mocy przyłączeniowej danego odbiorcy. Warto podkreślić, że zmiana mocy przyłączeniowej nie oznacza konieczności wymiany aparatu tylko zmianę nastawy wyzwalacza. W przedniej części wyłącznika został umieszczony wskaźnik stanu ustawienia styków informujący użytkownika o tym, czy aparat jest włączony czy nie. Co więcej, pokrętło znajdujące się w urządzeniu jest pod osłoną i może być zaplombowane. W wyłączniku 3-biegunowym nastawa wyzwalacza przeciążeniowego jest w zakresie od 20 A do 32 A, a nastawa bezzwłocznego wyzwalacza zwarciowego jest w przedziale od 320 A do 500 A. Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, AC w urządzeniu jest równa 7,5 kA, a znamionowy prąd ciągły wynosi 32 A. Wyłącznik taryfowy został wyprodukowany przez firmę EATON ELECTRIC, przez co jest on zgodny  wymiarowo i kolorystycznie z pozostałą aparaturą modułową tej marki.

Dane techniczne

CN
85365080
Czułość na zanik fazy
Ze zintegrowanym wyzwalaczem podnapięciowym
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
7.5000
Liczba biegunów
3
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od
320
Zakres nastawy wyzwalacza przeciążeniowego [A] od
20
PKWiU
27.33.11.0 8
Ze zintegrowanym stykiem pomocniczym
Sposób wyzwalania
Termomagnetyczny
Stopień ochrony (IP)
IP20
Znamionowy prąd ciągły Iu [A]
32
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do
500
Zakres nastawy wyzwalacza przeciążeniowego [A] do
32

Dane logistyczne

Ean
4015082668594
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.38
Wysokość opakowania [mm]
55
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
