Dane techniczne:
- Producent: Lovato
- Typ produktu: Wyłącznik silnikowy
- Zakres regulacji wyzwalacza przeciążeniowego [A]: 2.5...4
- Prąd znamionowy In [A]: 4
- Zdolność zwarciowa (Icu) przy 400V AC [kA]: 100
- Typ zabezpieczenia: Zwarciowe i przeciążeniowe
- Typ sterowania: Przyciski
- Certyfikat Typ E wg UL: Nie
- Masa: 295g
- Liczba pól: 3
- Częstotliwość znamionowa: 50/60Hz
- Klasa ochrony: 10A
- Stopień ochrony: IP20
- Montaż: Śruba/Szyna DIN 35mm
- Znamionowe napięcie izolacji Ui IEC/EN: 690V
- Znamionowe napięcia udarowe Uimp: 6kV
- Trwałość mechaniczna i elektryczna: 100000 cykli
- Kategoria użytkowania: A
- Średnica kłódki blokującej w pozycji OFF: 4mm
Opis:
Wyłączniki silnikowe przyciskowe marki Lovato są elektromechanicznymi urządzeniami ochronnymi dla obwodu głównego. Są one wykorzystywane głównie do ręcznego wyłączania oraz włączania silników i zabezpieczają je przed skutkami zwarć i zanikiem fazy.
Ochrona przy użyciu wyłączników silnikowych pozwala oszczędzić koszty, przestrzeń i zapewnia szybką reakcję na zwarcie, poprzez wyłączenie obwodu w milisekundach.
Wyłączniki silnikowe mogą być łączone z szeroką gamą akcesoriów, w celu prawidłowej pracy ze stycznikami i przekaźnikami przeciążeniowymi.

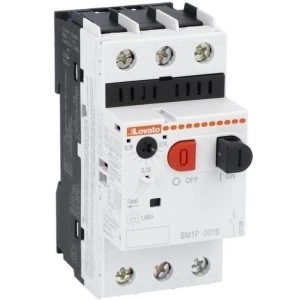

Charakterystyka wyłącznika SM1P:
SM1P to wyłącznik silnikowy o wysokiej zdolności wyłączania zwarciowego. Szeroki wybór zakresu regulacji pozwala sterować i chronić silniki do 22kW (400V). Posiadają wymiary zgodne z normą DIN43880, dzieki czemu wyłączniki można montować w każdego typu obudowie modułowej dostępnej na rynku.
Seria tych wyłączników idealnie nadaje się do izolacji obwodu według wymagań normy IEC/EN/BS 60947 a pokrętło może zostać zablokowane w pozycji OFF bez konieczności stosowania dodatkowych akcesoriów.
Wysokie wartości dla zdolności wyłączania zwarciowego sprawiają, iż w większości aplikacji nie ma konieczności stosowania dodatkowych zabezpieczeń zwarciowych w oparciu o wkładki bezpiecznikowe.
Wyprodukowano we Włoszech
Prezentowany produkt został wyprodukowany i zaprojektowany w całości na terenie Włoch.
W procesie produkcyjnym w Lovato użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
