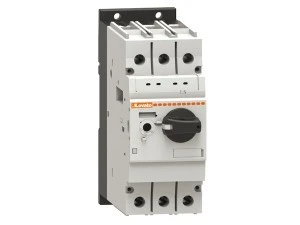

Wyłącznik silnikowy SM2R6300 przeznaczony jest do sterowania i zabezpieczenia (przeciążeniowe i zwarciowe) silników o mocy do 30kW przy 400VAC.
Nastawa wyzwalacza przeciążeniowego od 45 do 63A
Znamionowa moc pracy przy AC-3, 400VAC 30kW
Znamionowa zdolność łączeniowa zwarciowa przy 400V, AC 50kA
Znamionowy prąd ciągły 63A
Charakterystyka robocza
– znamionowe napięcie izolacji Ui: 1000V
– znamionowe napięcie udarowe: 8kV
– znamionowa częstotliwość: 50/60Hz
– rozproszenie mocy na fazę: maksymalnie 7W
– wyzwalacz zwarciowy: maksymalnie 13 x In
– klasa wyzwalacza przeciążeniowego: 10A
– funkcja wykrywania zaniku fazy
– trwałość mechaniczna: 50 000 cykli
– trwałość elektryczna: 25 000 cykli
– montaż na szynie DIN 35mm (IEC/EN/BS 60715)
– pozycja montażowa: dowolna
– kategoria użytkowania: A
– średnica kłódki blokującej w pozycji OFF: Ø4mm
– stopień ochrony: IP20 (od przodu).
Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-2, IEC/EN/BS 60947-4-1, UL 60947-4-1, CSA C22.2 nr 60947-1, CSA C22.2 nr 60947-4-1.
