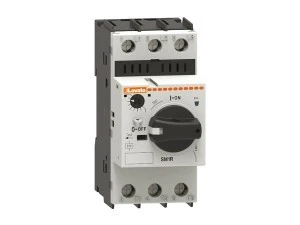

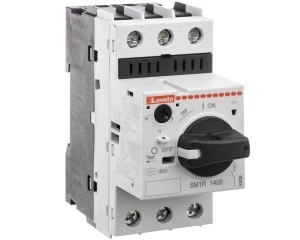

Sterowanie pokrętłem. Do 40A w obudowie o szerokości tylko 45mm. Wysoka zdolność wyłączania. Wskaźnik zadziałania (pokrętło w pozycji pośredniej). Wskaźnik zadziałania wyzwalacza zwarciowego. Blokada kłódką w pozycji OFF.
Charakterystyka robocza:
• Znamionowe napięcie izolacji Ui wg IEC: 690V
• Znamionowe napięcie udarowe Uimp wg IEC: 6kV
• Znamionowa częstotliwość wg IEC: 50/60Hz
• Maksymalny prąd znamionowy: 40A
• Ilość zakresów regulacji: 16
• Zdolność wyłączania Icu wg IEC przy 400V:
- 100kA do 18A
- 50kA od 17 do 32A
- 20kA od 30 do 40A
• Rozproszenie mocy na fazę: 0,7...3,3W
• Wyzwalacz zwarciowy: maks. 13 x In
• Klasa wyzwalacza: 10A
• Wykrywanie zaniku fazy
• Trwałość mechaniczna: 100 000 cykli
• Trwałość elektryczna: 100 000 cykli
• Montaż na szynie DIN 35mm (IEC/EN 60715)
• Pozycja montażowa: dowolna
• Kategoria użytkowania wg IEC: A
• Blokada kłódką w pozycji OFF: średnica kłódki Ø4mm
• Stopień ochrony wg IEC: IP20.
Tworzywa sztuczne zgodne z EN 45545 (aplikacje kolejowe). Tworzywa sztuczne zgodne z IEC/EN 60335 (aplikacje gastronomiczne). Możliwość sterowania pokrętłem przy wersji ze sprzęgłem.
