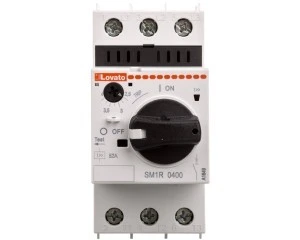

Wyłącznik silnikowy SM1R0400 z pokrętłem 2,5‑4A 100kA 400V SM1R0400
- Producent:LOVATO
- Indeks producenta:SM1R0400
- Indeks TIM:0004-00012-17479
- Kategoria:Wyłączniki silnikowe
- Ocena:
Cena:
Powiadom o dostępności
Sterowanie pokrętłem. Do 40A w obudowie o szerokości tylko 45mm. Wysoka zdolność wyłączania. Wskaźnik zadziałania (pokrętło w pozycji pośredniej). Wskaźnik zadziałania wyzwalacza zwarciowego. Blokada kłódką w pozycji OFF.
Charakterystyka robocza:
• Znamionowe napięcie izolacji Ui wg IEC: 690V
• Znamionowe napięcie udarowe Uimp wg IEC: 6kV
• Znamionowa częstotliwość wg IEC: 50/60Hz
• Maksymalny prąd znamionowy: 40A
• Ilość zakresów regulacji: 16
• Zdolność wyłączania Icu wg IEC przy 400V:
- 100kA do 18A
- 50kA od 17 do 32A
- 20kA od 30 do 40A
• Rozproszenie mocy na fazę: 0,7...3,3W
• Wyzwalacz zwarciowy: maks. 13 x In
• Klasa wyzwalacza: 10A
• Wykrywanie zaniku fazy
• Trwałość mechaniczna: 100 000 cykli
• Trwałość elektryczna: 100 000 cykli
• Montaż na szynie DIN 35mm (IEC/EN 60715)
• Pozycja montażowa: dowolna
• Kategoria użytkowania wg IEC: A
• Blokada kłódką w pozycji OFF: średnica kłódki Ø4mm
• Stopień ochrony wg IEC: IP20.
Tworzywa sztuczne zgodne z EN 45545 (aplikacje kolejowe). Tworzywa sztuczne zgodne z IEC/EN 60335 (aplikacje gastronomiczne). Możliwość sterowania pokrętłem przy wersji ze sprzęgłem.
Dane techniczne
CN
8536201000
Stopień ochrony (IP)
IP20
Budowa urządzenia
Urządzenie mocowane na stałe
Sposób wyzwalania
Termomagnetyczny
Ze zintegrowanym stykiem pomocniczym
Zakres nastawy wyzwalacza przeciążeniowego [A] do
4
Znamionowe napięcie pracy [V]
400
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]
100
PKWiU
27.12.22.0
Czułość na zanik fazy
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Ze zintegrowanym wyzwalaczem podnapięciowym
Zakres nastawy wyzwalacza przeciążeniowego [A] od
2,5
Liczba biegunów
3
Znamionowy prąd ciągły Iu [A]
4
Dane logistyczne
Ean
8013975216330
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.3
Wysokość opakowania [mm]
50
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
