Wyłącznik silnikowy PKZM0‑20‑PI 9 kW 16 ‑ 20 A Push‑In 199160
- Producent:EATON
- Seria produktu:PI
- Indeks producenta:199160
- Indeks TIM:0001-00015-47961
- Kategoria:Wyłączniki silnikowe
- Ocena:
Cena:

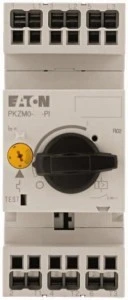

Wyłącznik silnikowy
PKZM0-20-PI
Zaciski wtykowe
Push‑in
Push‑in
199160
Zgodność z IEC/EN60947
Zaciski wtykowe Push‑in
Stopień ochrony IP20
Szybki, łatwy
i bezpieczny montaż
i bezpieczny montaż
Możliwość
podłączenia do
adaptera MSFA
podłączenia do
adaptera MSFA
Wyłącznik PKZ z technologią wtykową Push‑in
Zaciski wtykowe Push‑in umożliwiają bezpieczne i łatwe podłączenie przewodów do szafy sterowniczej za pomocą jednego kliknięcia ‑ nie są potrzebne żadne narzędzia. Przyspiesza to nie tylko okablowanie o 50%, ale jest również znacznie bezpieczniejsze dzięki odpornym na wstrząsy i drgania zaciskom. Wyłączniki PKZ z zaciskami wtykowymi Push‑in są dostępne w zakresie prądów znamionowych do 32A. Dostępna jest także specjalna wersja śrubowo‑wtykowa do stosowania z trójfazowymi mostkami zasilającymi.
Certyfikaty
1
2
3
1
POZNAJ AKCESORIA DO wyłączników PKZ
1Standardowy styk pomocniczy (NHI)
2Styk pomocniczy wskazujący wyzwolenie (AGM)
3Wyzwalacz wzrostowy A‑PKZ0, wyzwalacz podnapięciowy U‑PKZ0
PKZ jako część systemu xStart
Zaledwie dwa wyłączniki pokrywają cały zakres prądów od 0,1 do 63 A. Potrzeba do tego zaledwie 18 różnych typów. Wyłączniki zostały przystosowane do serii styczników DIL i w ten sposób można je łatwo łączyć w kompletny rozrusznik silnikowy.
Przystosowane do pracy z silnikami IE3
Wyłączniki PKZM0, PKZM4 i PKE zostały przebadane do współpracy z silnikami IE3 i zapewniają niezawodne załączanie silnika i jego ochronę w razie przeciążenia lub zwarcia. Czasy zadziałania wyzwalaczy zwarciowych dostosowano do podwyższonych prądów rozruchowych silników IE3.
Pozwala to skutecznie zapobiegać fałszywym wyzwoleniom i gwarantuje bezpieczną eksploatację.
Pozwala to skutecznie zapobiegać fałszywym wyzwoleniom i gwarantuje bezpieczną eksploatację.
Znamionowe napięcie pracy Un: do 690 V AC i do 250 V DC
Napęcie udarowe wytrzymywane Uimp: 6000 VAC
Częstotliwość znamionowa: 50‑60 Hz
Metoda montażu: na szynie DIN
Zaciski podłączeniowe: wtykowe push‑in
Stopień ochrony zacisków: IP00
Stopień ochrony urządzenia: IP20
Temperatura pracy: ‑25°C do +55°C
Temperatura przechowywania: ‑40°C do +80°C
Wrażliwość na zanik fazy zgodnie z IEC/EN 60947‑4‑1, VDE 0660 część 102
Zgodność z PTB 10, ATEX 3013, EX II(2) GD
Zgodność z IEC 60947‑4‑1 i VDE 0660
Certyfikaty: CE, UL, CSA, EAC, CCC, DNV
Bezpieczne i nowowczesne rozwiązania
Wyłączniki PKZ są beztopikowym rozwiązaniem, które zapewnia ochronę przed zwarciem i przeciążaniem w jednym urządzeniu.
PKZM0, PKZM01, PKZM4 1 PKE używają tych samych akcesoriów. Można je łatwo łączyć ze stycznikami DILM i softstarterami DS7.
Doskonała jakość oraz wszechstronność zastosowań
Firma Eaton w swojej ofercie posiada szeroki wybór najwyższej jakości artykułów elektroinstalacyjnych, które dla instalatorów stanowią kompletny zestaw narzędzi do wygodnego montażu.
Wyłączniki silnikowe są urządzeniami ochronnymi przeznaczonymi do zabezpieczania silników elektrycznych przed przeciążeniami, zwarciami i awariami fazy. Znajdują zastosowanie w różnych gałęziach przemysłu, gdzie zapewniają bezpieczne i niezawodne działanie silników.
Wyłączniki silnikowe PKZ są idealne dla silników o wysokiej sprawności (klasa IE3) dzięki ich zdolności do radzenia sobie z wysokimi prądami rozruchowymi oraz ochronie przed przeciążeniami i zwarciami, co zapewnia niezawodne działanie i długą żywotność silników.
Wyłącznik ochronny transformatora monitoruje prądy płynące przez transformator i w przypadku wykrycia przeciążenia lub zwarcia, natychmiast odłącza zasilanie, aby zapobiec uszkodzeniom. Główne funkcje to ochrona przed przeciążeniami, zwarciami oraz czułość na awarię fazy.
Wyłączniki PKZ mają zakres prądów roboczych od 0,16 A do 32 A oraz napięć roboczych do 690 V, co sprawia, że są wszechstronne i mogą być stosowane w różnych aplikacjach przemysłowych.
Wyłączniki PKZ można montować na szynach DIN (szyna kapeluszowa) zgodnie z normą IEC/EN 60715. Są one również dostępne w wersjach z zaciskami typu push‑in, co ułatwia i przyspiesza instalację oraz zapewnia pewne połączenie elektryczne.
Wyłączniki z zaciskami push‑in marki Eaton charakteryzują się łatwą i szybką instalacją, zapewniając pewne połączenia elektryczne bez użycia narzędzi. Zwiększa to efektywność montażu i zmniejsza ryzyko błędów instalacyjnych.
