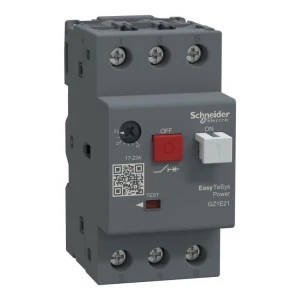

Wyłączniki silnikowe przyciskowe są elektromechanicznymi urządzeniami ochronnymi dla obwodu głównego. Są one wykorzystywane głównie do ręcznego wyłączania oraz włączania silników i zabezpieczają je przed skutkami zwarć i zanikiem fazy.
Ochrona przy użyciu wyłączników silnikowych pozwala oszczędzić koszty, przestrzeń i zapewnia szybką reakcję na zwarcie, poprzez wyłączenie obwodu w milisekundach.
Wyłączniki silnikowe mogą być łączone z szeroką gamą akcesoriów, w celu prawidłowej pracy ze stycznikami i przekaźnikami przeciążeniowymi.
Najważniejsze funkcje:
- Nowoczesny wygląd i styl wszystkich maszyn
- Szeroki zakres GZ1: termiczno-magnetyczny
- Łatwiejsza instalacja i obsługa za pomocą standardowych śrub
- Cyfrowa dokumentacja techniczna dostępna dla klienta
- Przewodnik konserwacji w ramach rozwiązania EcoStruxureTM Facility Expect
Dane techniczne:
- Producent: Schneider
- Gama produktów: Easy TeSys Power
- Typ produktu lub komponentu: Wyłącznik
- Skrócona nazwa urządzenia: GZ1E
- Zastosowanie urządzenia: Silnik
- Technologia wyzwalacza: Termomagnetyczny
- Funkcja izolacyjna: Tak zgodnie z IEC 60947-1
- Kolor: Szary (RAL 7011)
- Zakres nastaw zabezpieczenia cieplnego: 17…23 A
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Parametry uzupełniające:
- Opis biegunów: 3P
- Rodzaj sieci: Prąd przemienny (AC)
- Kategoria użytkowania: AC-3
- Częstotliwość sieciowa: 50/60 Hz zgodnie z IEC 60947-2
- Sposób montażu: Przez wkręty, przez zapinki
- Podstawa montażowa: Szyna
- Miejsce montażu: Każda pozycja
- Typ sterowania: Przycisk
- Zakres nastaw zabezpieczenia cieplnego: 17...23 A
- Prąd wyzwalania magnetycznego: 327 A
- [Ue] Znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- Znamionowe napięcie izolacji [Ui]: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-2
- Strata mocy: 2,5 W (na biegun)
- Trwałość mechaniczna: 100000 cykli
- Trwałość elektryczna: 100000 cykli dla AC-3
- Maksymalny zakres: 25 cykli/h
- Wysokość: 89 mm
- Szerokość: 44,5 mm
- Głębokość: 78 mm
- Masa produktu: 0,26 kg
Środowisko pracy:
- Normy: IEC 60947-2, IEC 60947-4
- Działanie ochronne: TH
- Stopień ochrony IP: IP20 zgodnie z IEC 60529
- Temperatura otoczenia dla pracy: -20…60 °C
- Temperatura otoczenia dla przechowywania: -40…80 °C
- Odporność ogniowa: 960 °C zgodnie z IEC 60695-2-1
- Wysokość pracy (w metrach nad poziomem morza): 2000 m
Moc silnika w kW:
- 5,5 kW w 230 V prąd przemienny (AC) 50/60 Hz
- 9 kW w 400 V prąd przemienny (AC) 50/60 Hz
- 11 kW w 440 V prąd przemienny (AC) 50/60 Hz
- 11 kW w 500 V prąd przemienny (AC) 50/60 Hz
- 18,5 kW w 690 V prąd przemienny (AC) 50/60 Hz
Zdolność wyłączania:
- Icu: >= 100 kA w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- Icu: >= 10 kA w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- Icu: >= 5 kA w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- Icu: >= 3 kA w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- Icu: >= 2 kA w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
[Ics] Znamionowy prąd wyłączalny eksploatacyjny:
- 100 % w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- 40 % w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- 50 % w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- 75 % w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
- 75 % w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
Przyłącza - zaciski:
- Zaciski śrubowe 2 1…6 mm² - stały kabel
- Zaciski śrubowe 2 1,5…6 mm² - elastyczny kabel bez końcówki kablowej
- Zaciski śrubowe 2 1…4 mm² - elastyczny kabel z końcówką kablową
