Wyłącznik różnicowoprądowy (potocznie różnicówka, wyłącznik przeciwporażeniowy, bezpiecznik różnicowoprądowy) – to elektryczne urządzenie zabezpieczające, które rozłącza obwód po wykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu.
Służy do ochrony ludzi przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń i innych niepożądanych zdarzeń, w tym – lecz nie wyłącznie - możliwości powstania pożaru.
Wyłącznik zapewnia bezpieczny i łatwy montaż na szynie TH35.
Dane techniczne:

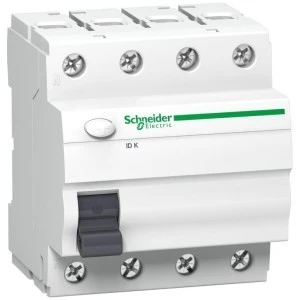

- Producent: Schneider
- Nazwa produktu: Acti9 ID K
- Typ produktu lub komponenty: Wyłącznik różnicowoprądowy (RCCB)
- Skrócona nazwa urządzenia: ID K
- Opis biegunów: 4P
- Położenie neutralne: LEFT
- [In] prąd znamionowy: 40 A
- Rodzaj sieci: Prąd przemienny (AC)
- Czułość na prąd upływu: 30 mA
- Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
- Typ zabepieczenia różnicowoprądowego: Typ AC
- Znak jakości: VDE
Czym jest znak VDE?
VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.
Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.
Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Parametry Uzupełniające
- Częstotliwość sieci: 50/60 Hz
- Lokalizacja urządzenia w systemie: Odejście
- [Ue] Znamionowe napięcie łączeniowe: 380...415 V prąd przemienny (AC) 50 Hz
- Znamionowa zdolność załączania i wyłączania: Idm 500 A, Im 500 A
- Znamionowy warunkowy prąd zwarciowy: GL63: Inc 4,5 kA; K60: Inc 6 kA
- Znamionowe napięcie izolacji [Ui]: 440 V prąd przemienny (AC) 50 Hz
- Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
- Prąd udarowy: 250A
- Typ sterowania: Dźwignia
- Wskazanie położenia styku: NO
- Sposób montażu: Zatrzaskowy
- Podstawa montażowa: Szyna DIN
- Szerokość w modułach (9 mm): 8
- Masa produktu: 0,36 kg
- Kolor: Biały
- Przyłącza - zaciski: Przyłącze podwójne góra lub dół 1…35 mm² sztywny; Przyłącze podwójne góra lub dół 1…25 mm² elastyczny
- Długość odizolowanego odcinka: 14 mm for góra lub dół connection
- Moment dokręcania: 3,5 N.m góra lub dół
- Trwałość mechaniczna: 5000 cykl
- Trwałość elektryczna: AC-1: 2000 cykl
- Technologia wyzwalania urządzenia różnicowoprądowego: Niezależny od napięcia
Wymiary:
- Wysokość: 81 mm
- Szerokość: 72 mm
- Głębokość: 68 mm
Środowisko pracy
- Normy: EN/IEC 61008-1; EN/IEC 61008-2-1
- Stopień ochrony IP: IP20 (zgodnie z IEC 60529); IP40 (obudowa modułowa) zgodnie z IEC 60529
- Stopień zanieczyszczenia: 2
- Kompatybilność elektromagnetyczna: 8/20 µs impuls wytrzymywany, 200 A zgodnie z EN/IEC 61008-1
- Temperatura otoczenia dla pracy: -5…40 °C
- Temperatura otoczenia dla przechowywania: -30…70 °C
