Wyłącznik różnicowoprądowyto elektryczne urządzenie zabezpieczające, które rozłącza obwód powykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu. Służy do ochrony ludzi przed porażeniem prądem elektrycznym przydotyku pośrednim i bezpośrednim, ogranicza także skutki uszkodzenia urządzeń, wtym możliwość powstania pożaru.
Charakterystyka wspólna serii:
Modułowe zabezpieczenia różnicowoprądowe serii Ex9CL-H oraz Ex9CL-N dostępne jako 2 oraz 4 polowe. Technologia oparta jest na klasycznej zasadzie magnesu stałego oraz przekaźnika spolaryzowanego, oferując pełną niezależność funkcji ochronnych od napięcia. Typy AC, A, G, G+A, S i S+A dostępne są dla prądów znamionowych od 16 do 63 A. Prądy znamionowe różnicowe są dostępne dla wartości 10, 30, 100, 300 oraz 500 mA. Wyłączniki spełniają wymogi normy IEC/EN 61008-1. Podstawowa seria Ex9L-H zapewnia zabezpieczenie różnicowoprądowe o wytrzymałości zwarciowej 10 kA. Seria Ex9L-N zapewnia zabezpieczenie różnicowoprądowe o wytrzymałości zwarciowej 6 kA.
Cechy wspólne serii:
Wyłączniki różnicowoprądowe zgodne z IEC / EN 61008-1
Znamionowy warunkowy prąd zwarciowy Inc10 kA (-H) i 6 kA (-N)
2 oraz 4-biegunowy
Znamionowy prąd różnicowy 10, 30, 100, 300 i 500 mA
Prąd znamionowy do 63 A
Znamionowe napięcie pracy 230/400 V AC
Typy AC, A, G, G+A, S i S+A
Wskazanie wyzwolenia elektrycznego

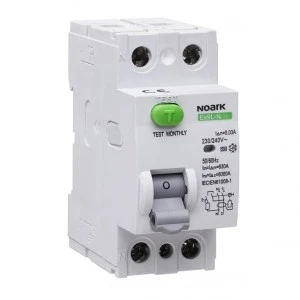

PARAMETRY PRODUKTU:
EAN: 8592765083142
Oznaczenie handlowe: 108314
Kolor produktu: jasnoszary
Rodzaj: wyłączniki różnicowoprądowe
Liczba biegunów: 2
Konfiguracja biegunów: 1P + N
Położenie bieguna neutralnego: po lewej stronie
Liczba modułów 18mm: 2
Wykonanie (typ wyłącznika): AC (prąd sinusoidalny)
Prąd znamionowy In: 25 A
Prąd znamionowy różnicowy IΔn: 30 mA
Wytrzymałość zwarciowa Inc: 6000 A
Napięcie znamionowe łączeniowe Ue (AC): 230/240 V
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 6 kV
Znamionowe napięcie izolacji Ui: 500 V
Maks. straty mocy dla prądu znamionowego: 3,4 W
Wytrzymałość elektryczna (liczba cykli): 4 000 łączeń
Wytrzymałość mechaniczna (liczba cykli): 20 000 łączeń
Zwłoka zabezpieczenia: bezzwłoczna
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe, zacisk szynowy/windowy
Maks. przekrój przewodów podłączeniowych: 25 mm²
Moment dokręcający: 1.5 - 2.5 Nm
Stopień ochrony: IP20
Temperatura pracy: -25°C ÷ +60°C
Wymiary (szer. × wys. × gł.): 36×88×79 mm
Waga netto (kg): 0,22
Certyfikaty: CE
Normy: IEC/EN 61008-1
