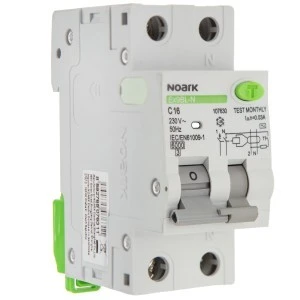

Specyfikacja:
- Producent: Noark
- Typ: Wyłącznik różnicowoprądowy
- Prąd znamionowy: 16A
- Głębokość wbudowania: 77mm
- Częstotliwość: 50/60 Hz
- Nadaje się do instalacji podtynkowych: TAK
- Ochrona przed niepożądanym wyzwoleniem: NIE
- Liczba biegunów (całkowita): 2
- Napięcie znamionowe: 230
- Znamionowa zwarciowa zdolność łączeniowa Icn EN60898: 6
- Charakterystyka wyzwalania: C
- Kategoria przeciwprzepięciowa: 3
- Klasa ograniczania energii: 3
- Stopień zanieczyszczenia: 2
- Szerokość wyrażona liczbą modułów: 2
- Stopień ochrony (IP): IP20
- Rodzaj napięcia: AC
- Jednocześnie rozłączany biegun N: TAK
- Znamionowy prąd różnicowy: 0.03
- Liczba biegunów: 1
- Rodzaj prądu upływu: AC
- Wytrzymałość na udar prądowy: 3
Opis:
Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym dostępne są dla wytrzymałości zwarciowej 6 kA dla serii Ex9BL-N. Urządzenia spełniają wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Pozwalają one ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników różnicowoprądowych oraz oddzielnych wyłączników nadprądowych.
Seria Ex9BL jest dostępna dla prądów znamionowych od 6 do 40 A, charakterystyki wyzwalania B oraz C. Parametry urządzeń są określane przez znamionowy prąd różnicowy o wartości 30, 100 oraz 300 mA oraz czułości AC i A. Ze względu na wytrzymałość zwarciową o wartości 6 kA (-N) są one przeznaczone do wszystkich aplikacji, w tym do tych najbardziej wymagających.
